Hardware Reference Manual

드라이브 설치 및 분리
드라이브를 설치하려면 다음 지침을 따르십시오.
●
주 SATA(Serial ATA) 하드 드라이브는 SATA0 레이블이 있는 시스템 보드의 주 SATA 커넥터(진
한 파란색)에 연결해야 합니다.
●
보조 하드 드라이브 및 광 드라이브를 시스템 보드의 연한 파란색 SATA 연결단자 중 하나에 연결
합니다(SATA1 및 SATA2 로 표시).
●
미디어 카드 리더 USB 3.0 케이블을 시스템 보드에서 MEDIA3.0 으로 표시되는 USB 연결단자에
연결합니다.
●
드라이브의 전원
케이블에 시스템 보드 연결단자에서 분리되는 2 개의 분기가 있습니다. 첫 번째
분기는 첫 번째 연결단자(4 선식)가 3.5 인치 선택 사향 드라이브 베이에 연결되고, 두 번째 연결단
자(2 선식)가 슬림형 광 드라이브 베이에 연결되는 2 종 일체형 케이블입니다. 두 번째 분기는 첫
번째 연결단자가 3.5 인치 하드 드라이브 베이에 연결되고, 두 번째 연결단자가 2.5 인치 하드
드
라이브 베이에 연결되는 2 종 일체형 케이블입니다.
●
유도 나사를 설치해야 드라이브를 드라이브 함에 올바르게 맞추고 고정할 수 있습니다. HP 에서
드라이브 베이의 상단에 설치되는 4 개의 6-32 표준 유도 나사를 추가로 제공합니다. 미디어 카드
리더 또는 보조 하드 드라이브를 3.5 인치 선택 사양 드라이브 베이에 장착하려면 6-32 표준 유도
나사가 필요합니다. 2.5 인치 하드 드라이브의 M3 절연 장착 유도
나사는 제공되지 않습니다. 드
라이브를 교체하는 경우 이전 드라이브에서 유도 나사를 분리하고 새 드라이브에 해당 나사를 장
착합니다.

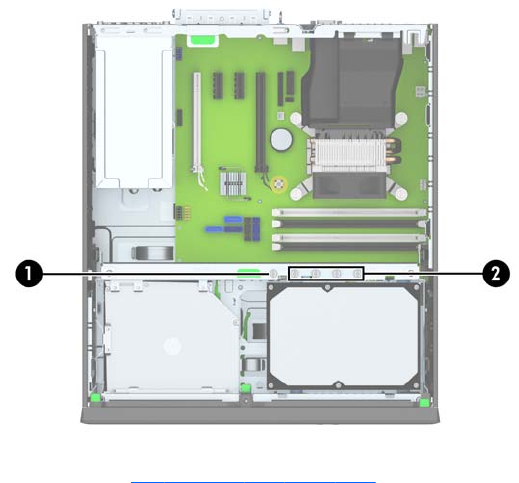

여분의 은색 6-32 표준 나사는 총 5 개가 있습니다. 이러한 나사 중 하나가 베젤 보안에 사용됩니다(1).
자세한 내용은
100페이지의앞면 베젤 보안을 참조하십시오. 나머지 4 개의 나사는 미디어 카드 리더
또는 보조 하드 드라이브를 3.5 인치 선택 사양 드라이브 베이에 장착(2)하기 위한 유도 나사로 사용됩
니다.
KOWW 드라이브 설치 및 분리 77
