Hardware Reference Guide - dc5800 Microtower Model

Ek Sürücüler Takma
Ek sürücüler takarken, aşağıdaki yönergeleri uygulayın:
●
Birincil Serial ATA (SATA) sabit sürücüsü, sistem kartındaki SATA0 etiketli koyu mavi birincil SATA
konektörüne bağlanmalıdır.
●
Birinci SATA optik sürücüsünü, sistem kartında SATA1. etiketli beyaz SATA konektörüne bağlayın.
●
Her zaman koyu mavi SATA0 ve beyaz SATA1 konektörlerini, açık mavi SATA4 ve turuncu SATA5
konektörlerinden önce takın.
●
Turuncu SATA5 konektörüne ikinci bir SATA optik sürücüsü takın.
●
Sistem kartında bir sonraki kullanılabilir (sürücü takılmamış) SATA konektörüne, aşağıdaki sıraya
göre ek SATA sabit sürücüler bağlayın: SATA0, SATA1, SATA5, SATA4.
●
FLOPPY etiketli konektöre disket sürücüsü bağlayın.
●
MEDIA etiketli USB konektörüne ortam kartı okuyucusunu bağlayın.
●
Sistem, Paralel ATA (PATA) optik sürücüleri veya PATA sabit sürücülerini desteklemez.
●
Üçte bir yükseklikte veya yarım yükseklikte bir sürücüyü yarım yükseklikte bir yuvaya takmalısınız.
●
Sürücünün sürücü kafesiyle doğru bir şekilde hizalanması ve yerine tam olarak oturması için
kı
lavuz vidaları takmalısınız. HP, kasanın iç kısmında, güç kaynağının yan tarafına takılı olarak
ekstra kılavuz vidaları eklemiştir. Sabit disk sürücüsü 6-32 yalıtım montaj kılavuz vidalar kullanır.
Diğer tüm sürücüler M3 metrik vidalar kullanır. HP tarafından sağlanan metrik kılavuz vidaları (1)
siyahtır. HP tarafından sağlanan 6-32 yalıtımlı montaj kılavuz vidaları (2) gümüş ve mavidir.

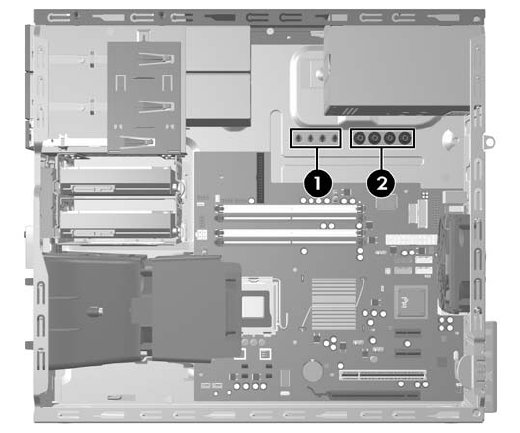

Şekil 2-15 Ekstra Kılavuz Vidalarının Yeri
22 Bölüm 2 Donanım Yükseltmeleri TRWW
