1 Lecteur optique 6 Port USB 2.0 (charge Always-On) (1)
2
Deuxième lecteur optique ou
composant en option
7 Port USB 2.0 (1)
3 Lecteur optique mince 8 Ports USB 3.0 (2)
4
Voyant d'activité du disque dur ou du
lecteur optique
9 Connecteur pour casque
5 Bouton d'alimentation 10 Connecteur du microphone

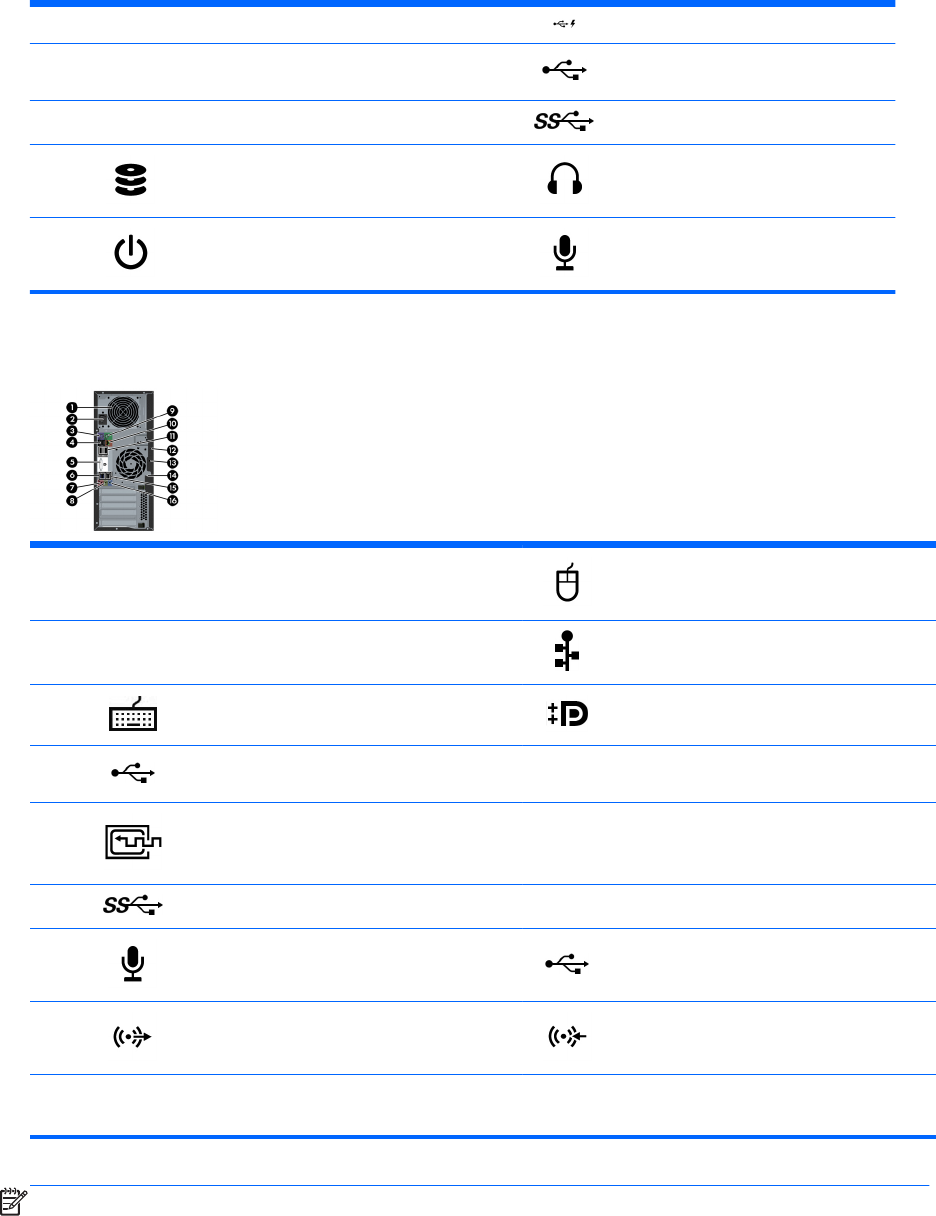

Panneau arrière
1
Voyant d’auto-test intégré (BIST) de
l'alimentation
9 Connecteur pour souris PS/2
2 Connecteur du cordon d'alimentation 10 Connecteur Ethernet RJ-45
3 Connecteur pour clavier PS/2 11 Dual-Mode DisplayPort (2)
4 Ports USB 2.0 (2) 12
Orifice pour verrouillage universel de
châssis
5 connecteur DVI-I 13 Support du dispositif antivol
6 Ports USB 3.0 (2) 14 Boucle de cadenas
7 Connecteur du microphone 15 Ports USB 2.0 (2)
8 Connecteur de sortie audio 16 Connecteur d’entrée audio
REMARQUE : Les étiquettes des connecteurs du panneau arrière emploient les icônes et les couleurs normalisées du
secteur.
REMARQUE :
Les ports DP et DVI-I ne sont pas pris en charge lorsque le système est configuré avec des processeurs Intel Xeon E3-12x0 v3.
Par ailleurs, lorsqu'une carte graphique discrète est installée, ces ports sont désactivés par défaut.
