Εγκατάσταση και αφαίρεση μονάδων δίσκου
Κατά την εγκατάσταση μονάδων, ακολουθήστε τις εξής οδηγίες:
●
Η κύρια μονάδα σκληρού δίσκου τύπου SATA (Serial ΑΤΑ) πρέπει να συνδεθεί στη σκούρα
μπλε κύρια υποδοχή SATA της κάρτας συστήματος με την ένδειξη SATA0.
● Συνδέστε τη δευτερεύουσα μονάδα σκληρού δίσκου στη γαλάζια υποδοχή SATA της μητρικής
πλακέτας με την ένδειξη SATA1.
●
Συνδέστε μια μονάδα οπτικού δίσκου SATA στη
λευκή υποδοχή SATA της μητρικής κάρτας με
την ένδειξη SATA5.
●
Συνδέστε ένα καλώδιο συσκευής ανάγνωσης καρτών μέσων USB 3.0 με έναν προσαρμογέα
USB 3.0 σε USB 2.0 στην υποδοχή USB 2.0 της κάρτας συστήματος με την ετικέτα MEDIA.
● Το καλώδιο τροφοδοσίας για τις μονάδες δίσκων έχει δύο διακλαδώσεις που εξέρχονται από το
βύσμα σύνδεσης της κάρτας συστήματος. Η πρώτη διακλάδωση είναι ένα
καλώδιο δύο
κεφαλών. Το πρώτο βύσμα σύνδεσης (τεσσάρων συρμάτων) δρομολογείται προς τη θέση
προαιρετικής μονάδας δίσκου 3,5 ιντσών και το δεύτερο βύσμα σύνδεσης (δύο συρμάτων)
δρομολογείται προς τη θέση λεπτής μονάδας οπτικού δίσκου. Η δεύτερη διακλάδωση είναι ένα
καλώδιο δύο κεφαλών. Το πρώτο βύσμα σύνδεσης δρομολογείται προς τη θέση μονάδας
σκληρού δίσκου 3,5 ιντσών
και το δεύτερο βύσμα σύνδεσης δρομολογείται προς τη θέση
μονάδας σκληρού δίσκου 2,5 ιντσών.
●
Πρέπει να τοποθετήσετε βίδες-οδηγούς για να εξασφαλίσετε ότι η μονάδα θα ευθυγραμμίζεται
σωστά στη θήκη της και ότι θα ασφαλίζει στη θέση της. Η HP παρέχει τέσσερις έξτρα τυπικές
βίδες-οδηγούς 6-32 στην πάνω πλευρά της θέσης μονάδας δίσκου. Οι
τυπικές βίδες-οδηγοί 6-32
είναι απαραίτητες για μια συσκευή ανάγνωσης καρτών μέσων ή για μια δευτερεύουσα μονάδα
σκληρού δίσκου που είναι εγκατεστημένη στη θέση προαιρετικής μονάδας δίσκου 3,5 ιντσών.
∆εν παρέχονται βίδες-οδηγοί απομονωμένης τοποθέτησης M3 για μονάδες σκληρού δίσκου 2,5
ιντσών. Εάν αντικαθιστάτε μια μονάδα δίσκου, αφαιρέστε τις βίδες-οδηγούς από την παλιά
μονάδα
και χρησιμοποιήστε τις για να τοποθετήσετε την καινούργια.

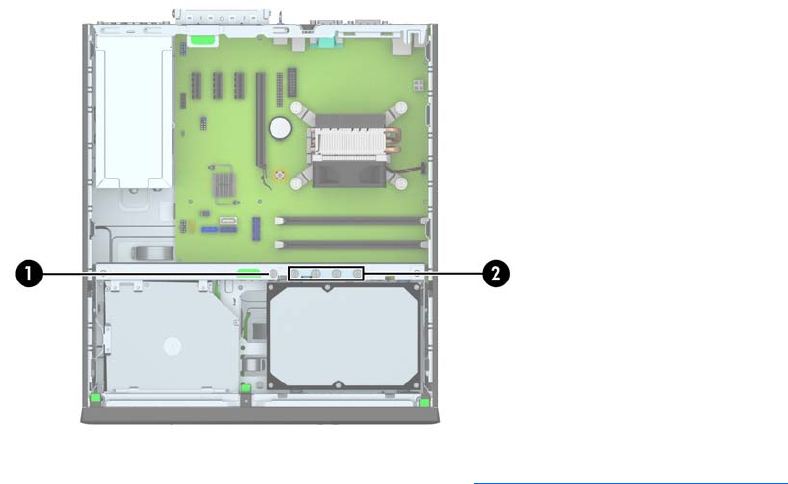

Υπάρχουν συνολικά πέντε πρόσθετες ασημί τυπικές βίδες 6-32. Η μία χρησιμοποιείται για την
ασφάλεια της πρόσοψης (1) (ανατρέξτε στην ενότητα
Ασφάλεια πρόσοψης στη σελίδα 46 για
περισσότερες πληροφορίες). Οι άλλες τέσσερις χρησιμοποιούνται ως βίδες-οδηγοί για μια συσκευή
ανάγνωσης καρτών μέσων ή για μια δευτερεύουσα μονάδα σκληρού δίσκου που είναι εγκατεστημένη
στη θέση προαιρετικής μονάδας δίσκου 3,5 ιντσών (2).
