d. 2 番目のピンを挿入して、リリース ラッチ全体を強く押し込み、ラッチをオプティカル ド
ライブにしっかりと固定させます。

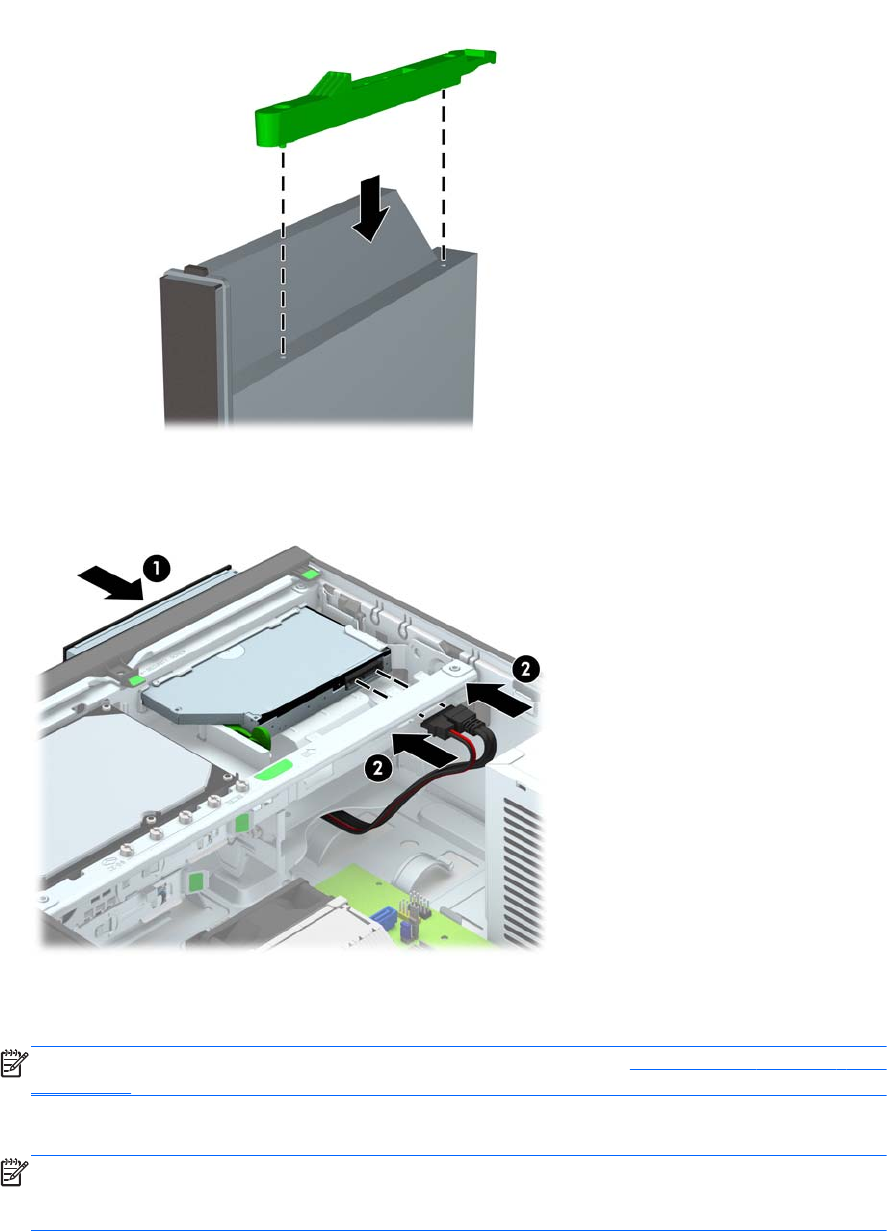

9. オプティカル ドライブをフロント パネルを通してベイの所定の位置に収まるまでスライドさ
せ（1）、電源ケーブルおよびデータ ケーブルをドライブの背面に接続します（2）。
10. データ ケーブルのもう一方の端を、システム ボード上の SATA5 と書かれている白色の SATA
コネクタに接続します。
注記： システム ボード ドライブ コネクタの図と表については、13 ページの「システム ボー
ドの接続」を参照してください。
11. フロント パネルを取り外した場合は、取り付けなおします。
注記： オプティカル ドライブ前面の周縁部を保護するドライブ用の枠（別売）が HP から提
供されています。ドライブ ケースは、フロント パネルを取り付ける前にフロント パネルに取
り付けます。
