Компоненты задней панели

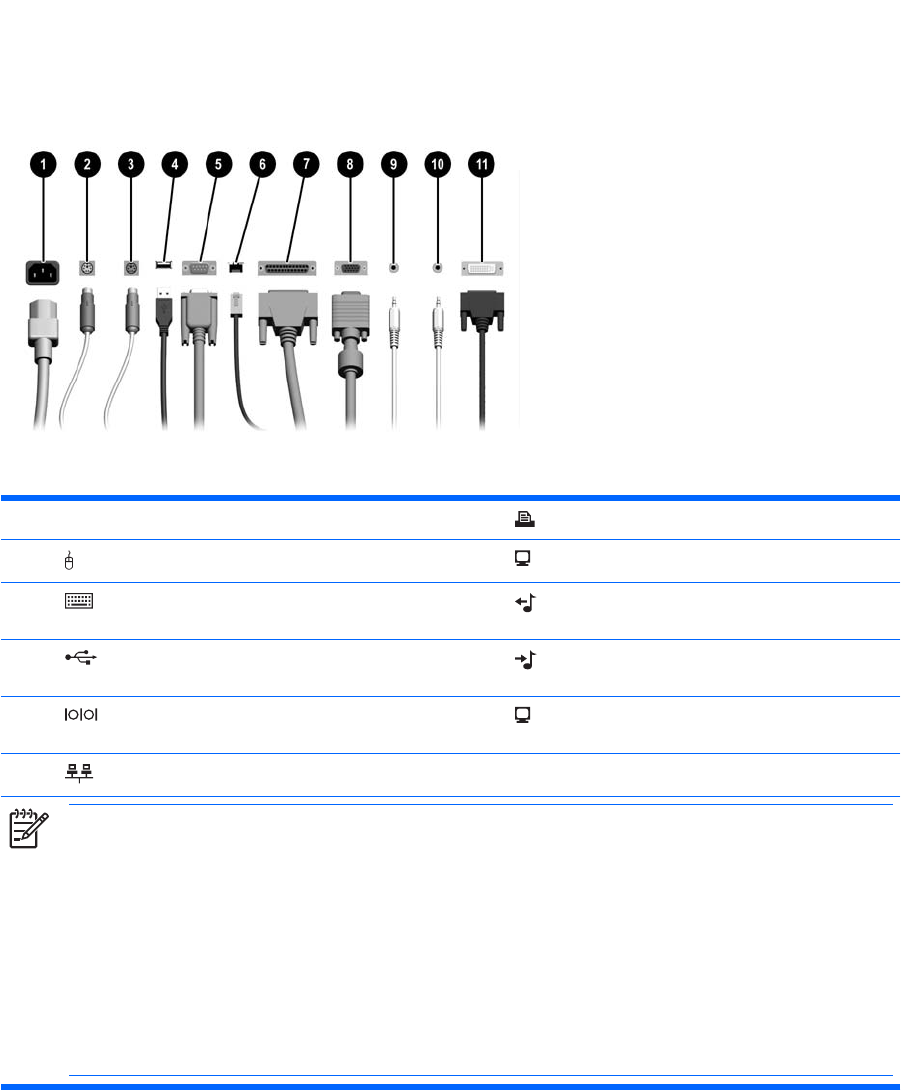

Таблица 1-2 Компоненты задней панели
1 Разъем шнура питания 7 Разъем параллельного порта
2 Разъем мыши PS/2 (зеленый) 8 Разъем монитора (синий)
3 Разъем клавиатуры PS/2 (фиолетовый) 9 Разъем линейного выхода для звуковых
устройств с питанием (зеленый)
4 Шина USB (универсальная
последовательная шина) (6)
10 Аудиоразъем линейного входа (синий)
5 Разъем последовательного порта 11 Разъем монитора Digital Video Interface
(DVI-D) (дополнительно)
6 Сетевой разъем RJ-45
Примечание Расположение и количество разъемов может быть разным для различных моделей.
При наличии установленной на компьютере видеоплаты PCI Express разъем монитора на системной плате
отключен.
Если установлена плата видеоадаптера PCI, разъемы видеоплаты и системной платы могут использоваться
одновременно. Чтобы использовать оба разъема, возможно, потребуется изменить ряд параметров в
программе настройки компьютера. Дополнительные сведения о порядке загрузки
см. в документе Руководство
по использованию служебной программы настройки компьютера (F10) на компакт-диске Документация и
средства диагностики.
Дополнительный разъем DVI–D работает только для дисплеев DVI. Приспособить его для работы с дисплеями
с аналоговым входом нельзя.
