Tagapaneeli komponendid

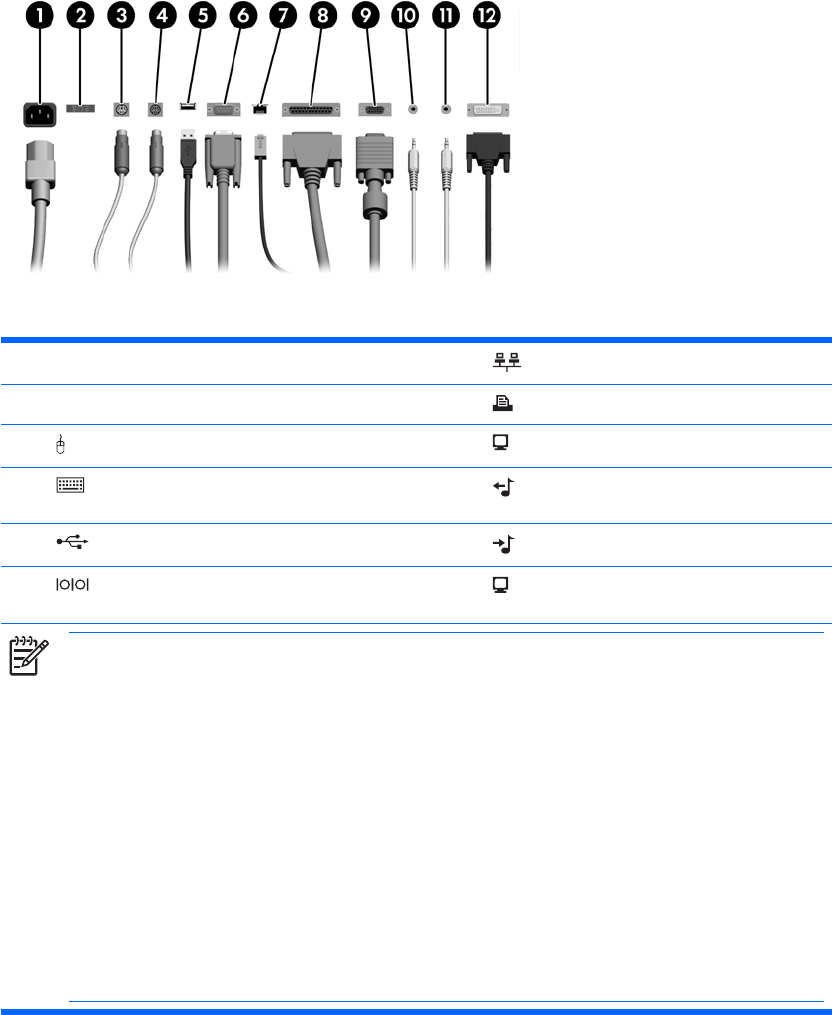

Tabel 1-2 Tagapaneeli komponendid
1 Toitejuhtme ühenduspesa 7 RJ-45-tüüpi kaabli ühenduspesa
2 Toitepinge ümberlüliti 8 Paralleelliidese ühenduspesa
3 PS/2-hiire pistikupesa (roheline) 9 Kuvarikaabli ühenduspesa
4 PS/2-klaviatuuri ühenduspesa (lilla) 10 Heliväljundi pistikupesa toitega
heliseadmete jaoks (roheline)
5 USB-liides 11 Helisisendi ühenduspesa (sinine)
6 Jadaliides 12 Digitaalvideoliides (Digital Video
Interface; DVI–D) kuvari ühendamiseks
Märkus Ühenduspesade arv ja paigutus võib mudeliti erineda.
Kui arvutisse on installitud PCI Expressi kuvaadapter, siis emaplaadile integreeritud kuvarikaabli
ühenduspesa ei tööta. Integreeritud kuvaadapterit saate kasutada, kui ATI-graafikakontrolleril põhinev
graafikakaart on ühendatud PCIe 16x ühenduspessa.
Paigaldatud PCI-kuvaadapteri puhul saab emaplaadi ja kuvaadapteri ühenduspesi kasutada samaaegselt.
Mõlema ühenduspesa samaaegseks kasutamiseks tuleb menüüs Computer Setup siiski muuta mõningaid
sätteid. Alglaadimise järjestust vaadake dokumentatsiooni ja diagnostika CD-l Documentation and
Diagnostics CD asuvast juhendist Computer Setup (F10) Utility Guide (Häälestusprogrammi Computer
Setup (F10) juhend).
DVI-D-ühenduspesa töötab ainult koos DVI-sisendiga kuvaseadmetega.
Helisisendi või heliväljundi pistikupesad saab „ümber häälestada" nii, et need töötaksid kas ainult
helisisendina või heliväljundina või mikrofoni ühenduspesana. Selleks klõpsake tegumiribal parempoolses
osas ikooni Realtek HD Audio Manager (punane kõlar) või opsüsteemi juhtpaneelil (Control Panel) nime
Realtek ja märkige suvandiks Retasking Enable (Luba ümberhäälestamine).
