Laajennuskortin asentaminen
Tietokoneessa on kaksi PCI-vakiolaajennuspaikkaa, joihin mahtuu enintään 17,46 senttimetrin pituinen
laajennuskortti. Tietokoneessa on myös yksi PCI Express x1 -laajennuspaikka ja yksi PCI Express x16
-laajennuspaikka.
1. Sammuta tietokone oikein käyttöjärjestelmän kautta ja sammuta sitten kaikki ulkoiset laitteet.
2. Irrota virtajohto pistorasiasta ja tietokoneesta ja irrota kaikki ulkoiset laitteet.
3. Irrota huoltopaneeli ja käännä tietokone kyljelleen niin, että sen avonainen sivu on ylöspäin.
4. Irrota tietokoneen takapaneelista peitelevyn lukitsinta paikallaan pitävä ruuvi (1) ja irrota lukitsin
tietokoneesta liu’uttamalla lukitsinta ylöspäin ja poispäin pidikkeistä (2).

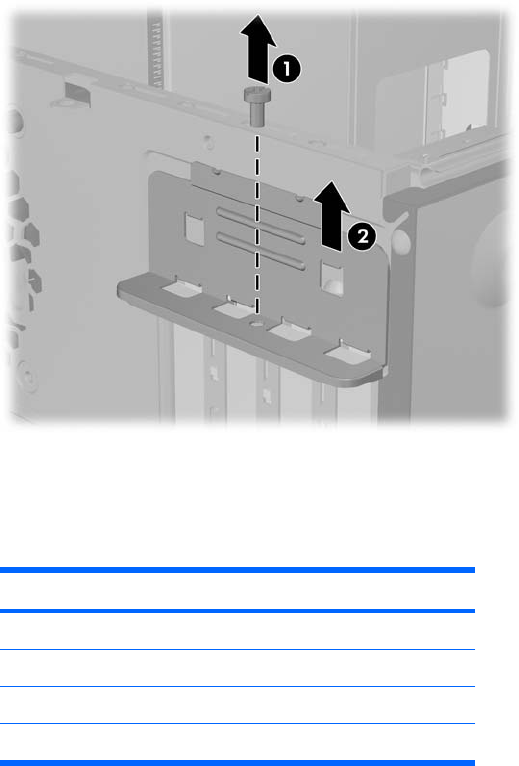

Kuva 2-6 Laajennuspaikan peitelevyn lukitsimen irrottaminen
5. Jos tietokoneeseen ei ole aiemmin asennettu laajennuskorttia, on sen takapaneelista irrotettava
laajennuspaikkaa peittävä metallilevy. Levyn irrottamiseen tarvitaan ruuvitalttaa. Varmista, että
irrotat oikean peitelevyn.
Irrotettava levy Laajennuskortin tyyppi
Ylin levy PCI Express x16
Toinen levy PCI Express x1
Kolmas levy PCI Express x1
Alin levy PCI
