5.25" 광 드라이브 분리
1.
운영체제에 따라 컴퓨터를 적절히 종료한 후 모든 외부 장치의 전원을 끕니다.
2.
전원 콘센트와 컴퓨터에서 전원 코드를 뽑은 다음 외부 장치를 모두 분리합니다.
3.
액세스 패널 및 앞면 베젤을 분리합니다.
3페이지의 앞면 베젤과 컴퓨터 액세스 패널 분리의 내용
을 참조하십시오.
4.
드라이브 뒷면에서 전원 및 데이터 케이블을 분리합니다.
5.
드라이브를 베이에 고정시키는 고정 나사 2 개를 제거한 다음 (1) 드라이브를 앞쪽으로 밀어 베이
에서 분리합니다 (2).

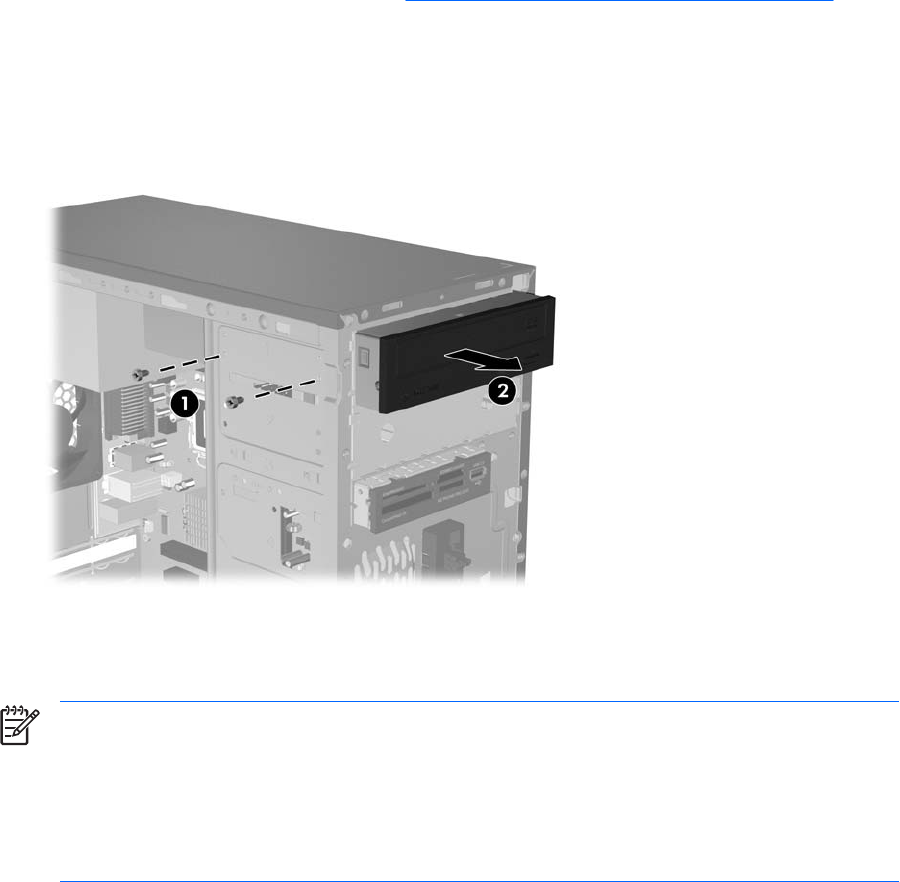

그림 2-10 5.25" 외부 드라이브 분리
드라이브를 장착하려면 분리 과정을 역으로 수행합니다. 새 드라이브의 오른쪽 상단에 유도 나사를 끼
웠는지 확인하십시오. 유도 나사는 드라이브를 제자리에 고정시키는 데 도움이 됩니다.
주: 밑면 5.25" 드라이브 베이에 드라이브를 장착할 경우, 베이를 덮고 있는 금속제 차폐판을
섀시 왼쪽의 은색 탭에서 안으로 밀어 분리한 다음 차폐판을 당겨 새시 앞면에서 떼어냅니다.
베젤 아래의 섀시 앞면에 모두 8 개의 유도/고정 나사가 있습니다. 4 개의 6-32 표준 나사 및 4
개의 M3 미터 나사가 이에 해당합니다. 표준 나사는 하드 드라이브 및 은색 외관에 사용됩니
다. 미터 나사는 모든 기타 드라이브와 검정색 외관에 사용됩니다. 드라이브에 적절한 유도 나
사를 끼웠는지 확인하십시오.
