Installazione di un'unità disco rigido interna da 3,5"
Nota Il sistema non supporta le unità disco rigido Parallel ATA (PATA).
1. Installare le quattro viti guida (due da ogni lato) precedentemente tolte dalla vecchia unità. Le viti
aiutano ad inserire l'unità correttamente nell'alloggiamento. Le viti guida apposite sono installate
sulla parte anteriore del chassis, sotto il frontalino.

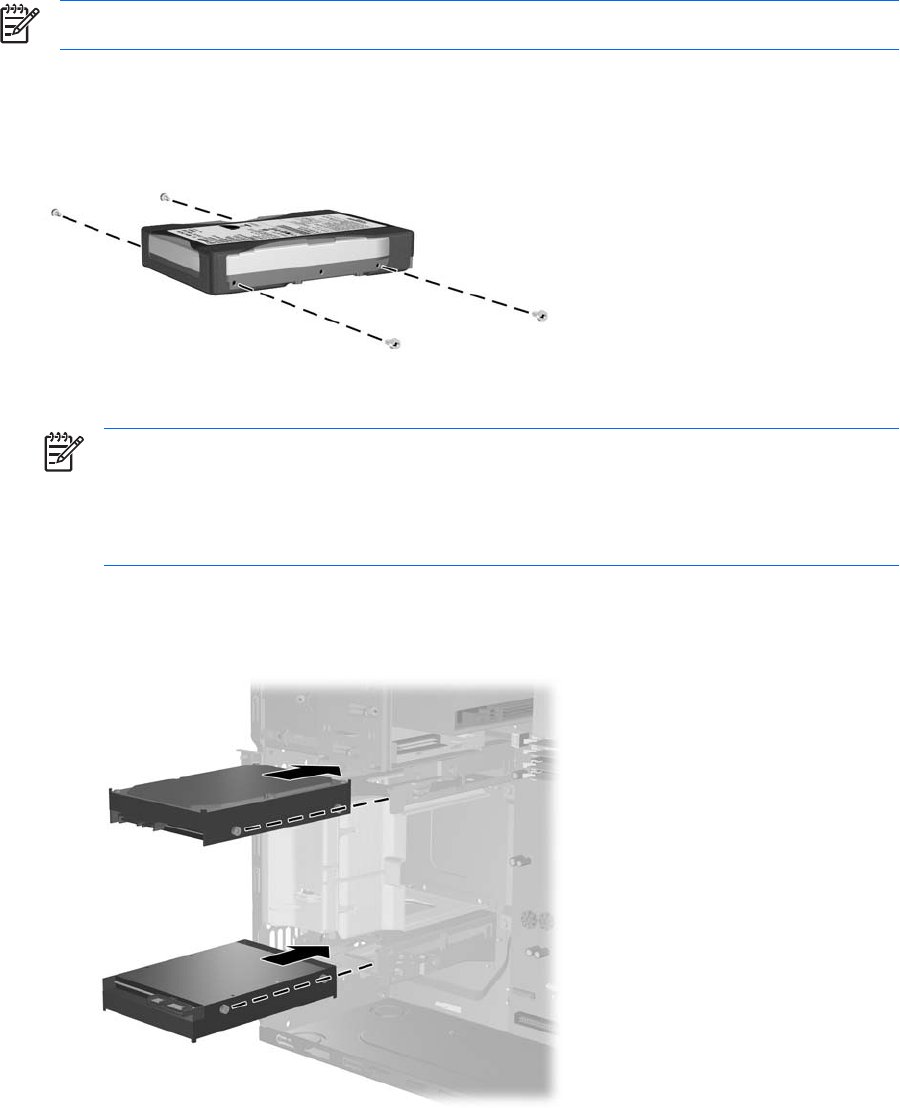

Figura 2-26 Installazione delle viti guida dell'unità disco rigido
Nota Sulla parte anteriore del chassis, sotto il frontalino, sono presenti in tutto otto viti
guida supplementari, delle quali quattro hanno filettature standard 6-32, quattro filettature
metriche M3. Per i dischi fissi vengono utilizzate viti standard con rifinitura di colore argento.
Per tutte le altre unità vengono utilizzate viti metriche con rifinitura di colore nero. Verificare
di installare le viti guida corrette nell'unità.
2. Infilare l'unità nell'alloggiamento, allineando le viti ai fori, fino a che non si blocca. L'alloggiamento
superiore è riservato all'unità disco rigido primaria. L'alloggiamento secondario è destinato a
un'unità disco rigido interna opzionale.
Figura 2-27 Inserimento del disco rigido nell'alloggiamento
