Optikai meghajtó beszerelése (asztali konfiguráció)
1. A munkaállomásnak a részegységek beszerelése előtti előkészítéséhez kövesse az itt (Előkészítés
a részegységek beszerelésére, 33. oldal ) leírtakat.
2. Ha szükséges, vegye ki az EMI-betétet az optikai meghajtó rekeszének elejéből.
3. Helyezzen be négy fekete metrikus M3 rögzítőcsavart a meghajtóba (1). A tartalék metrikus M3
csavarokat az optikai rekesz oldalán tárolja.

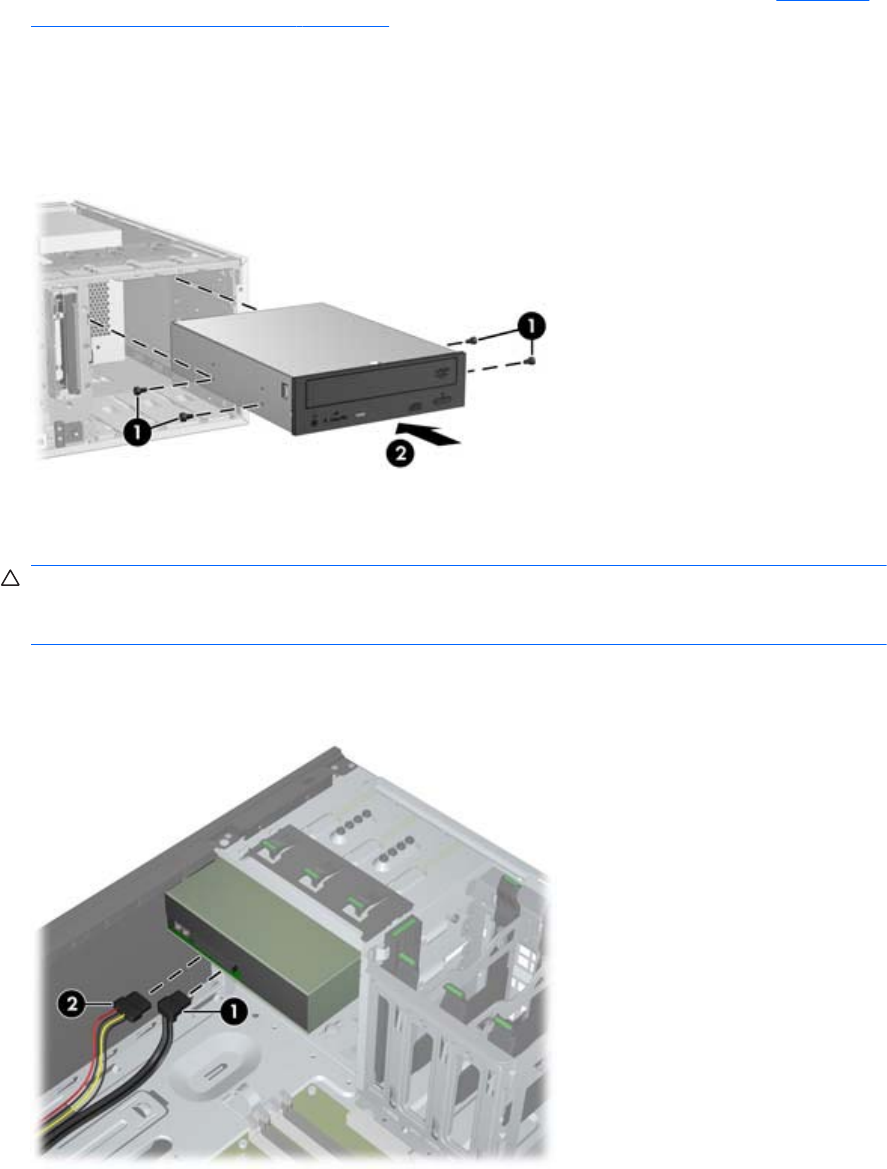

10-4 ábra Az optikai meghajtó beszerelése
4. Illessze a csavarokat a meghajtórekesz hornyaihoz, és óvatosan csúsztassa be a meghajtót a
rekeszbe, amíg a helyére nem pattan (2).
VIGYÁZAT! Győződjön meg arról, hogy az optikai meghajtó megfelelően van behelyezve a
készülékházba. Ehhez húzza meg a meghajtót, hogy lássa, elmozdul-e. A meghajtó nem
megfelelő rögzítése annak károsodásához vezethet a munkaállomás áthelyezése során.
5. Csatlakoztassa a táp- és meghajtókábeleket a meghajtóhoz és az alaplaphoz.
10-5 ábra A táp- és adatkábelek csatlakoztatása
