b. Dacă scoateţi o placă PCI standard sau PCI Express x1, ţineţi placa de ambele capete,
apoi balansaţi-o cu atenţie înainte şi înapoi până când conectorii se eliberează din soclu.
Trageţi vertical placa de extensie din soclu (1), apoi în afara şasiului pentru a o elibera din
cadrul şasiului (2). Aveţi grijă să nu zgâriaţi placa de celelalte componente.

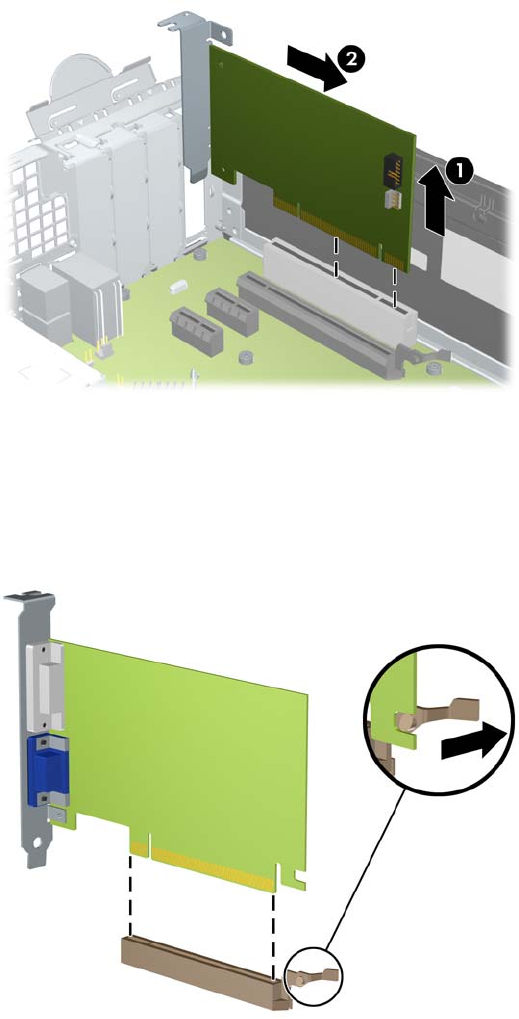

Figura 4-13 Scoaterea unei plăci de extensie PCI standard
c. Dacă scoateţi o placă PCI Express x16, trageţi braţul de reţinere de pe partea din spate a
soclului de extensie în sens opus plăcii şi balansaţi cu atenţie placa înainte şi înapoi până
când conectorii se eliberează din soclu. Trageţi vertical placa de extensie din soclu, apoi în
afara şasiului pentru a o elibera din cadrul şasiului. Aveţi grijă să nu zgâriaţi placa de
celelalte componente.
Figura 4-14 Scoaterea unei plăci de extensie PCI Express x16
10. Depozitaţi placa scoasă într-un ambalaj antistatic.
11. Dacă nu instalaţi o placă de extensie nouă, instalaţi un capac de slot de extensie pentru a
închide slotul deschis.
110 Capitolul 4 Actualizări hardware Small Form Factor (SFF) ROWW
