11. Pentru a instala o nouă placă de extensie, ţineţi placa deasupra soclului de extensie de pe placa
de sistem, apoi deplasaţi placa spre spatele şasiului, astfel încât suportul de pe placă să fie
aliniat cu slotul deschis din partea din spate a şasiului. Apăsaţi placa drept în jos în soclul de
extensie de pe placa de sistem.

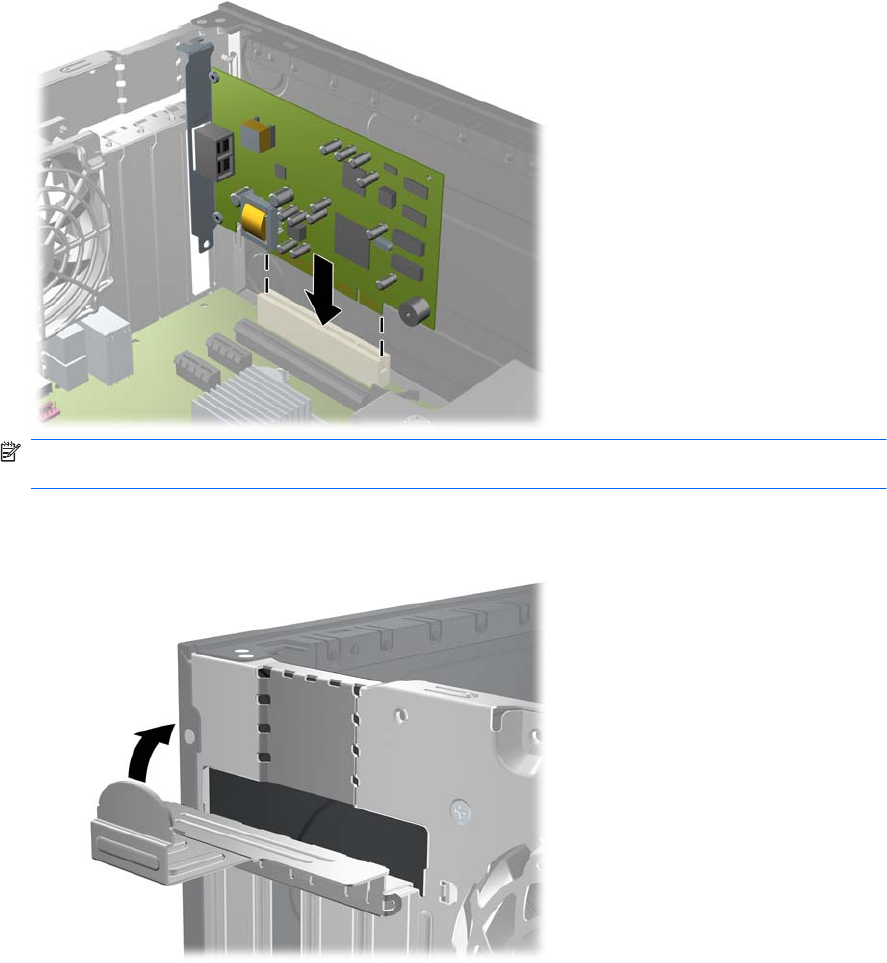

Figura 3-14 Instalarea unei plăci de extensie
NOTĂ: Când instalaţi o placă de extensie, apăsaţi-o ferm, astfel încât întregul conector să se
aşeze corespunzător în slotul plăcii de extensie.
12. Rotiţi siguranţa de reţinere a capacului slotului înapoi pe poziţie pentru a fixa placa de extensie.
Figura 3-15 Închiderea siguranţei de reţinere a sloturilor de extensie
13. Dacă este necesar, conectaţi cablurile externe la placa instalată. Dacă este necesar, conectaţi
cablurile interne la placa instalată.
14. Montaţi la loc panoul de acces în computer.
15. Reconectaţi cablul de alimentare şi porniţi computerul.
ROWW Demontarea sau instalarea unei plăci de extensie 73
