Namestitev in odstranitev pogonov
Pri nameščanju pogonov upoštevajte naslednja navodila:
●
Primarni trdi disk Serial ATA (SATA) mora biti priključen na temno modri primarni priključek
SATA na matični plošči z oznako SATA0. Če dodajate drugi trdi disk, ga priključite na svetlo
modri priključek na matični plošči z oznako SATA1.
●
Optični pogon SATA priključite na beli priključek SATA na sistemski plošči z oznako SATA2.
●
Priklopite dodatni napajalni kabel eSATA v črni priključek SATA z oznako ESATA na sistemski
plošči.
●
Priklopite USB-kabel bralnika pomnilniških kartic na priključek USB na sistemski plošči, označen
z oznako MEDIA.
● Napajalni kabel za pogone SATA je kabel s tremi glavami, ki je priključen na sistemsko ploščo
tako, da prvi priključek vodi do zadnje strani trdega diska, drugi priključek do zadnje strani 3.5-
palčnega pogona, tretji priključek pa do zadnje strani 5.25-palčnega optičnega diska.
●
Sistem ne podpira vzporednih optičnih pogonov ATA (PATA) ali trdih diskov PATA.
●
Da bo pogon pravilno postavljen v kletki pogona in se bo zaskočil, morate namestiti vodilne
vijake. HP je v sprednji del ohišja pod sprednjo ploščo namestil dodatne vodilne vijake za ležišča
pogonov (pet standardnih vijakov 6-32 in štiri metrične vijake M3). Standardne vijake 6-32 boste
potrebovali za sekundarni trdi disk. Za vse druge pogone (razen primarni trdi disk) uporabljajte
vijake z metričnim navojem M3. Priloženi HP-jevi metrični vijaki so črni, standardni vijaki pa
srebrni. Pri zamenjavi primarnega trdega diska morate s starega trdega diska odstraniti štiri
srebrne in modre izolacijske pritrdilne vodilne vijake 6-32 ter jih namestiti na nov trdi disk.

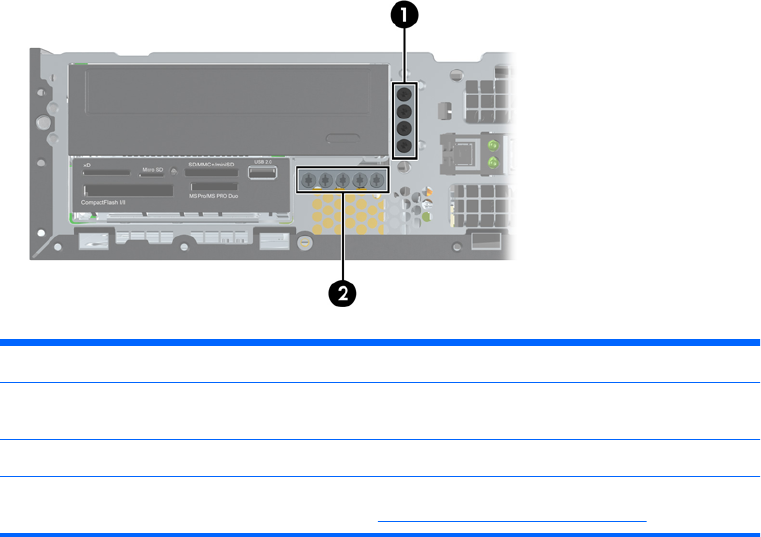

Slika 4-17 Položaji dodatnih vodilnih vijakov
Št. Vodilni vijak Naprava
1 Črni metrični vijaki M3 Vsi drugi pogoni (z izjemo primarnega in
sekundarnega trdega diska)
2 Srebrni standardni vijaki 6-32 Sekundarni trdi disk
Srebrnih standardnih vijakov 6-32 je pet. Štirje se uporabljajo kot vodilni vijaki za sekundarni trdi disk. S
petim je zavarovana plošča (za več informacij glejte
Varnost sprednje plošče na strani 130).
110 Poglavje 4 Nadgradnja strojne opreme za ohišje majhne velikosti (SFF)
