8. Štiri metrične vodilne vijake M3 namestite v spodnje luknjice na obeh straneh pogona. HP je v
sprednji del ohišja pod sprednjo ploščo namestil štiri dodatne metrične vodilne vijake M3.
Metrični vodilni vijaki M3 so črne barve. Za sliko položaja dodatnih metričnih vodilnih vijakov M3
glejte
Namestitev in odstranitev pogonov na strani 110.
OPOMBA: Kadar zamenjujete pogon, novega pritrdite s štirimi vodilnimi vijaki M3 starega
pogona.
POZOR: Za vodilne vijake uporabite samo tiste, ki so dolgi 5 mm. Daljši vijaki lahko
poškodujejo notranje dele računalnika.

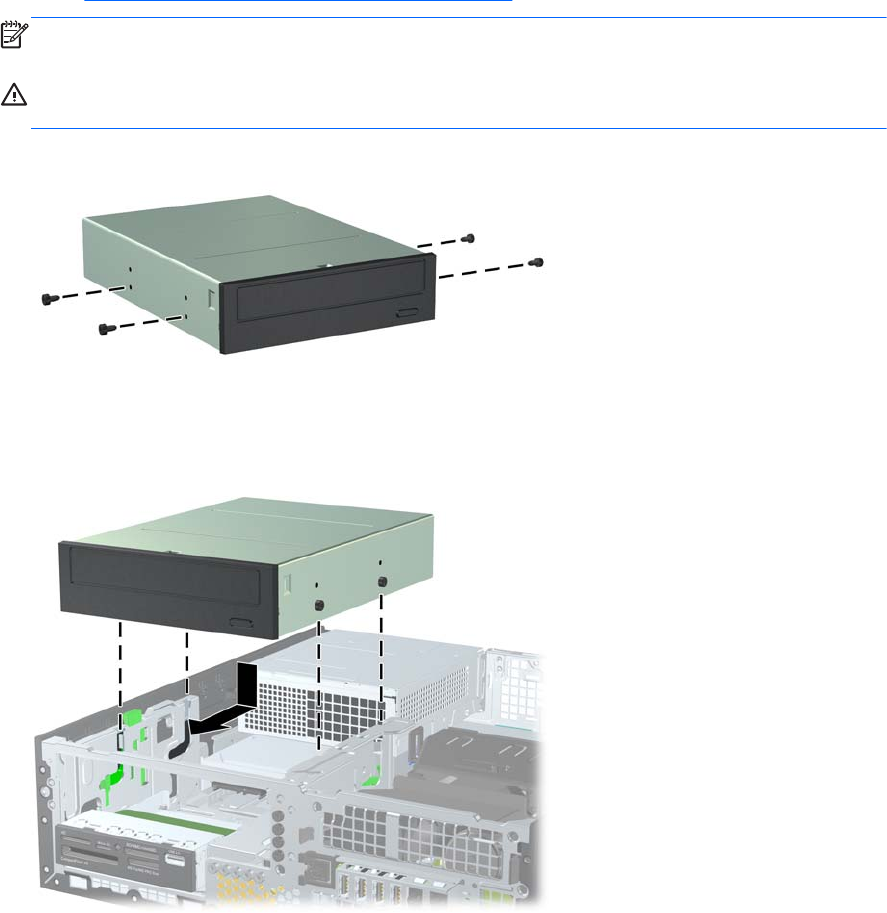

Slika 4-22 Nameščanje vodilnih vijakov na optični pogon
9. Vodilne vijake na pogonu postavite v reže v obliki črke J v ležišču za pogone. Nato potisnite
pogon proti sprednji strani računalnika, dokler se ne zaskoči.
Slika 4-23 Namestitev optičnega pogona
Namestitev in odstranitev pogonov 115
