10. Obrnite kletko za pogone v pokončen položaj.

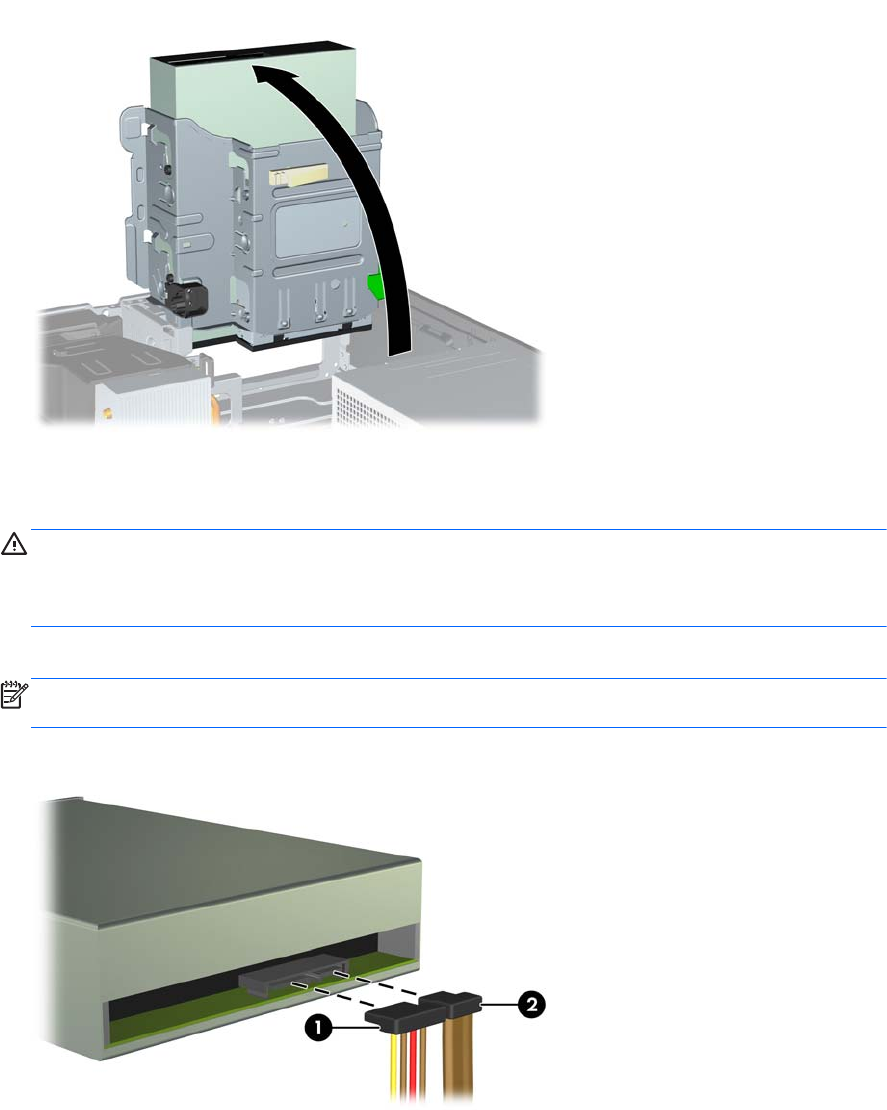

Slika 4-24 Obračanje kletke za pogon navzgor
11. Podatkovni kabel SATA priključite na beli priključek na sistemski plošči z oznako SATA2.
12. Podatkovni kabel speljite skozi vodila za kable.
POZOR: Dve vodili za kabel držita kabel, tako da ga kletka za pogon ne more preščipniti, ko jo
dvigate ali spuščate. Eno se nahaja na spodnji strani kletke za pogon. Drugo se nahaja na
okvirju ohišja pod kletko za pogon. Preden kabel priključite na optični pogon, se prepričajte, da
je speljan skozi ta vodila.
13. Napajalni kabel (1) in podatkovni kabel (2) priključite na hrbtno stran optičnega pogona.
OPOMBA: Napajalni kabel za optični pogon je kabel s tremi glavami, ki vodi od sistemske
plošče do trdega diska in naprej do zadnjega dela optičnega pogona.
Slika 4-25 Priklop napajalnega in podatkovnega kabla
