Deli na zadnji strani ultratankega namiznega ohišja
(USDT)

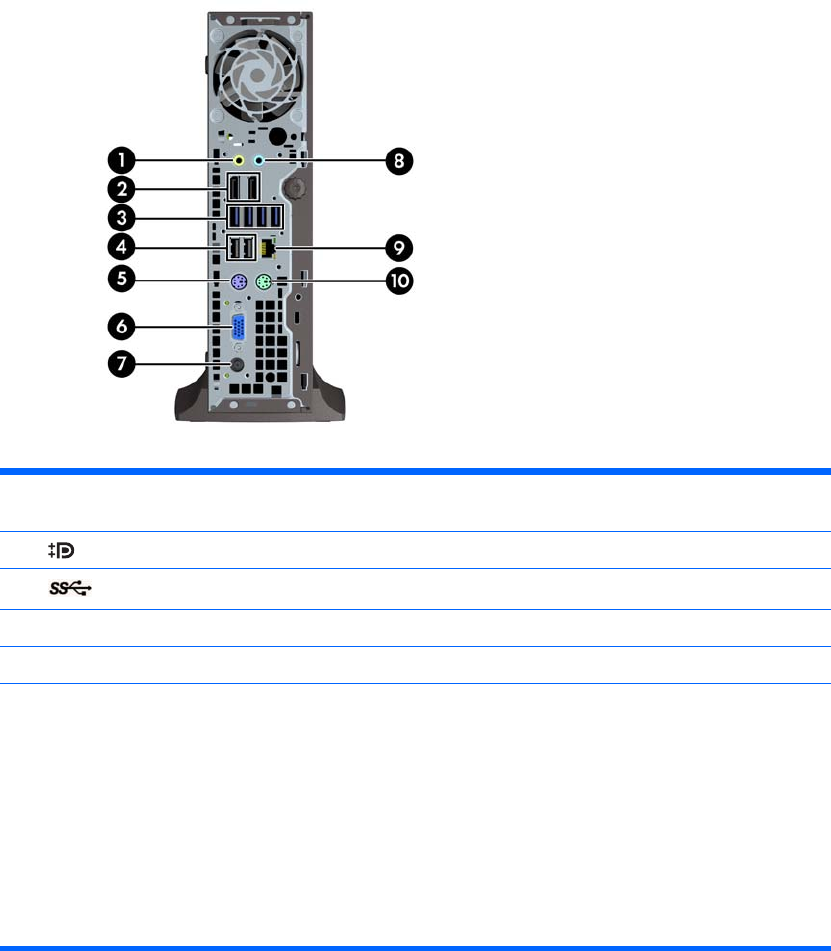

Slika 1-11 Deli na zadnji strani
Tabela 1-8 Deli na zadnji strani
1 izhodni priključek za naprave za zvok z
lastnim napajanjem (zelen)
6 priključek za monitor VGA
2
Priključki DisplayPort za monitor 7 priključek za napajalni kabel
3
Vrata USB 3.0 8 vhodni priključek za zvok (moder)
4 Vrata USB 2.0 9 omrežni priključek RJ-45
5 priključek PS/2 za tipkovnico (vijoličast) 10 priključek PS/2 za miško (zelen)
OPOMBA: Če je nameščena grafična kartica MXM, so aktivni vsi trije priključki za monitor. Vgrajena grafična
kartica upravlja DisplayPort2 (zgornja vrata). Gonilniki MXM/ATI upravljajo DisplayPort1 (spodnja vrata) in VGA.
Če je vgrajena grafična kartica v nastavitvah BIOS-a onemogočena, DisplayPort2 (zgornja vrata) ne bo aktiven.
Če grafična kartica MXM ni nameščena, vse tri priključke za monitor poganja vgrajena grafična kartica. Pri
posameznih modelih so aktivni vsi trije priključki za monitor, vendar z nekaterimi omejitvami. Na primer, če je na
vrata DisplayPort nameščen prilagojevalnik za DVI ali HDMI, vrata VGA ne bodo aktivna. Pri drugih modelih so
lahko aktivna samo ena vrata DisplayPort. Delovala bodo oboja vrata DisplayPort, vendar lahko uporabljate samo
ena.
Če je v moder vhodni priključek za zvok priključena naprava, se prikaže pogovorno okno z vprašanjem, ali želite
priključek uporabiti za vhodno napravo ali za mikrofon. Priključek lahko kadar koli rekonfigurirate z dvoklikom ikone
Realtek HD Audio Manager v opravilni vrstici Windows.
10 Poglavje 1 Funkcije izdelka
