Nameščanje pogonov
Pri nameščanju pogonov upoštevajte naslednja navodila:
●
Primarni trdi disk Serial ATA (SATA) mora biti priključen na temno modri priključek SATA na
sistemski plošči z oznako SATA0. Če dodajate drugi trdi disk, ga priključite na svetlo moder
priključek SATA1.
●
Priključite prvi optični pogon SATA na beli priključek SATA na sistemski plošči z oznako SATA2.
Če dodajate drugi optični pogon, ga priključite na bel priključek SATA3.
●
Priklopite dodatni napajalni kabel eSATA v črni priključek SATA z oznako ESATA na sistemski
plošči.
●
Priklopite USB-kabel bralnika pomnilniških kartic na priključek USB na sistemski plošči, označen
z oznako MEDIA.
●
Napajalni kabel za pogone SATA je kabel z dvema glavama, ki je priključen na sistemsko ploščo
tako, da prvi priključek vodi do srednjega 5,25-palčnega ležišča in drugi priključek do zgornjega
5,25-palčnega ležišča.
●
Napajalni kabel za trde diske SATA je kabel s tremi glavami, ki je priključen na sistemsko ploščo
tako, da prvi priključek vodi do spodnjega 3,5-palčnega ležišča, drugi priključek do srednjega
3,5-palčnega ležišča, tretji priključek pa do zgornjega 3,5-palčnega ležišč
a.
●
Sistem ne podpira optičnih pogonov Parallel ATA (PATA) in trdih diskov PATA.
●
Da bo pogon pravilno postavljen v kletki pogona in se bo zaskočil, morate namestiti vodilne
vijake. HP je na ohišje namestil dodatne vodilne vijake. Za trdi disk so uporabljeni izolacijski
pritrdilni vodilni vijaki 6-32 za spodnji ležišči in standardni vijaki 6-32 za zgornje ležišče. Po štirje
so nameščeni na nosilcu trdega diska pod pokrovom računalnika. Vsi drugi pogoni uporabljajo
metrične vijake M3, od tega jih je osem nameščenih na nosilec za optični pogon pod pokrovom.
Priloženi HP-jevi metrični vodilni vijaki so črne barve. Priloženi HP-jevi izolacijski pritrdilni vodilni
vijaki 6-32 so srebrni in modri. HP-jevi standardni vijaki 6-32 so srebrni. Pri zamenjavi
primarnega trdega diska morate s starega trdega diska odstraniti štiri srebrne in modre
izolacijske pritrdilne vodilne vijake 6-32 ter jih namestiti na nov trdi disk.

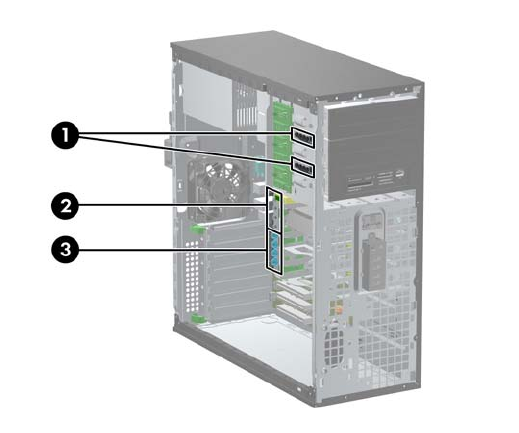

Slika 2-21 Položaji dodatnih vodilnih vijakov
36 Poglavje 2 Nadgradnja strojne opreme za prilagodljivo ohišje ministolp (CMT)
