8. Napajalni kabel (1) in podatkovni kabel (2) priključite na hrbtno stran trdega diska.
OPOMBA: Napajalni kabel za trde diske je kabel s tremi glavami, ki vodi od sistemske plošče
do zadnjega dela ležišč za trde diske.

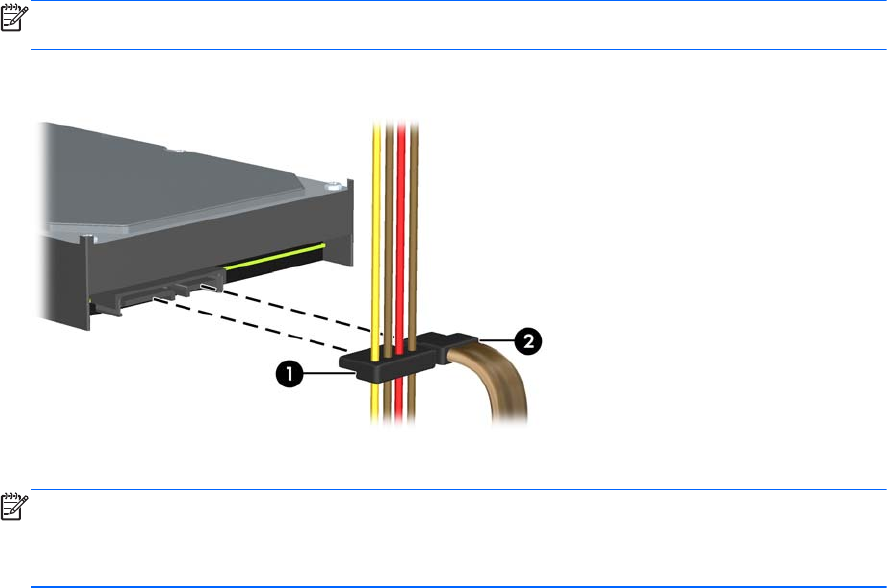

Slika 2-32 Priključevanje napajalnega in podatkovnega kabla na trdi disk SATA
9. Nasprotni konec podatkovnega kabla priključite na ustrezni priključek na sistemski plošči.
OPOMBA: Če ima vaš sistem samo en trdi disk SATA, morate podatkovni kabel trdega diska
priključiti na temno modri priključek z oznako SATA0, da se tako izognete morebitnim težavam z
učinkovitostjo delovanja trdega diska. Če dodajate drug trdi disk, priključite podatkovni kabel
SATA na svetlo moder priključek z oznako SATA1.
10. Znova namestite pokrov računalnika.
11. Znova priključite napajalni kabel in vklopite računalnik.
12. Zaklenite vse varnostne naprave, ki so bile sproščene, medtem ko je bil pokrov računalnika
odstranjen.
Nameščanje pogonov 45
