8. Pogone iz 5,25-palčnih ležišč odstranite tako, da kratki rumeni mehanizem DriveLock potisnete
navzdol, kot je prikazano na sliki (1). Medtem ko potiskate mehanizem DriveLock, povlecite
pogone iz ležišč (2).

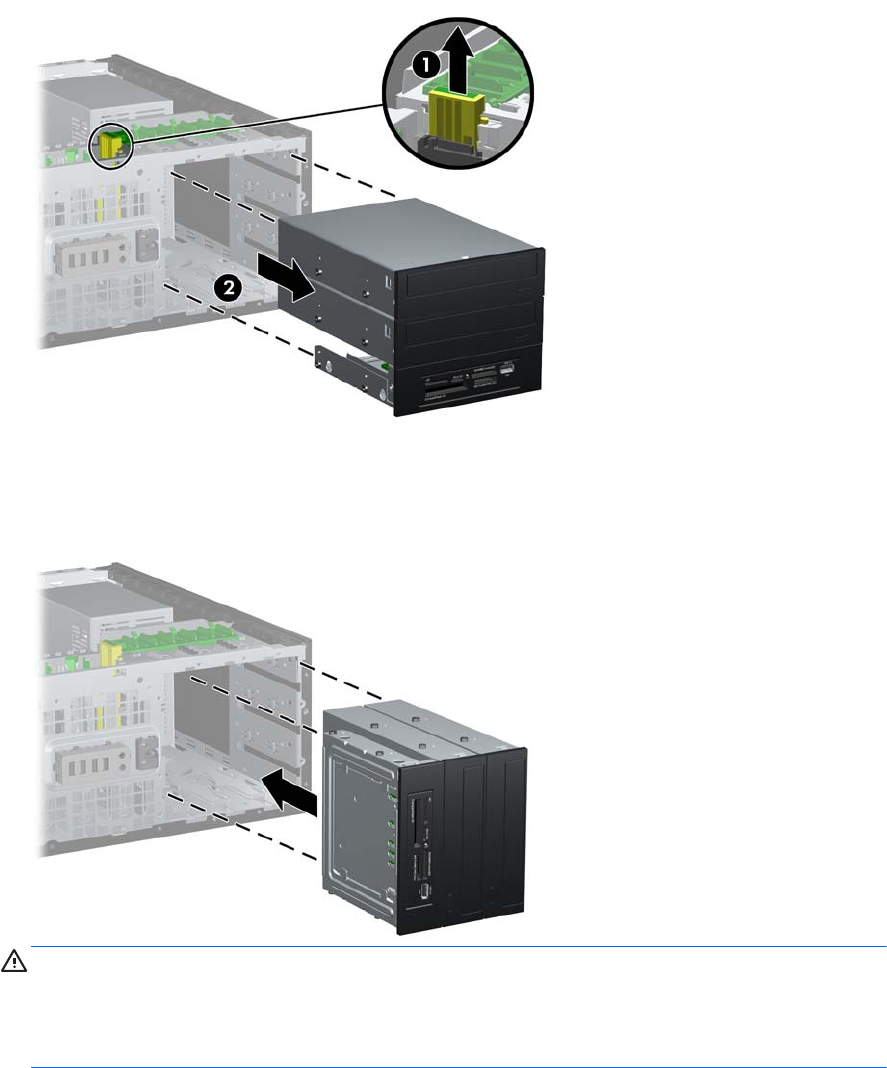

Slika 2-36 Sprostitev 5,25-palčnih pogonov iz ležišč (namizno ohišje)
9. Pogon previdno potisnite v najvišje prosto ležišče, da se zaskoči. Ko je pogon vstavljen pravilno,
ga DriveLock pričvrsti. Ta korak ponovite za vsak posamezni pogon.
Slika 2-37 Namestitev pogona v konfiguraciji ministolp
POZOR: Spodnje 5,25-palčno ležišče za pogon ima manjšo globino kot zgornji ležišči. Spodnje
ležišče podpira polvisok pogon ali drugo napravo, ki ni globoka več kot 14,5 cm (5,7 palca). V
spodnje ležišče ne skušajte vstaviti večjega pogona, na primer optičnega pogona. Pride lahko
do poškodbe pogona in sistemske plošče. Če uporabite nepotrebno silo pri nameščanju pogona
v ležišče, lahko pogon poškodujete.
10. Vse napajalne in podatkovne kable znova priključite na pogone v 5,25-palčnih ležiščih.
Spreminjanje iz namizne konfiguracije v konfiguracijo ministolp 49
