Namestitev in odstranitev pogonov
Pri nameščanju pogonov upoštevajte naslednja navodila:
●
Primarni trdi disk Serial ATA (SATA) mora biti priključen na temno modri primarni priključek
SATA na matični plošči z oznako SATA0. Če dodajate drugi trdi disk, ga priključite na svetlo
modri priključek na matični plošči z oznako SATA1.
●
Prvi optični pogon SATA priključite na beli priključek SATA na matični plošči z oznako SATA2.
Če dodajate drugi optični pogon, ga priključite na črni priključek SATA na matični plošči z
oznako ESATA. Če je priključek ESATA že zaseden, drugi optični pogon priključite na svetlo
modri priključek na matični plošči z oznako SATA1.
●
Priklopite dodatni napajalni kabel eSATA v črni priključek SATA z oznako ESATA na sistemski
plošči.
●
Priklopite USB-kabel bralnika pomnilniških kartic na priključek USB na sistemski plošči, označen
z oznako MEDIA.
● Napajalni kabel za optične pogone SATA je kabel z dvema glavama, ki je priključen na
sistemsko ploščo tako, da prvi priključek vodi do zgornjega 5,25-palčnega ležišča in drugi
priključek do spodnjega 5,25-palčnega ležišča.
●
Napajalni kabel za trde diske SATA je kabel z dvema glavama, ki je priključen na sistemsko
ploščo tako, da prvi priključek vodi do spodnjega 3,5-palčnega ležišča in drugi priključek do
zgornjega 3,5-palčnega ležišča.
● Sistem ne podpira optičnih pogonov Parallel ATA (PATA) in trdih diskov PATA.
● Da bo pogon pravilno postavljen v kletki pogona in se bo zaskočil, morate namestiti vodilne
vijake. HP je ob robu ležišč pogonov namestil dodatne vodilne vijake za ležišča pogonov (štiri
izolacijske pritrdilne vodilne vijake 6-32 in osem metričnih vodilnih vijakov M3). Izolacijske
pritrdilne vijake 6-32 boste potrebovali za sekundarni trdi disk. Za vse druge pogone (razen
primarni trdi disk) uporabljajte vijake z metričnim navojem M3. Priloženi HP-jevi metrični vijaki so
črni, izolacijski pritrdilni vijaki pa srebrni in modri. Pri zamenjavi primarnega trdega diska morate
s starega trdega diska odstraniti štiri srebrne in modre izolacijske pritrdilne vodilne vijake 6-32
ter jih namestiti na nov trdi disk.

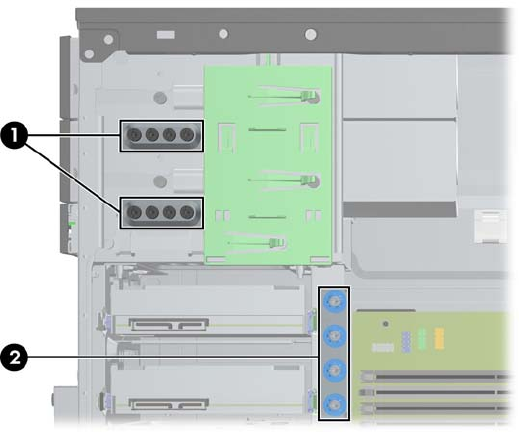

Slika 3-16 Položaji dodatnih vodilnih vijakov
Namestitev in odstranitev pogonov 73
