Hardware Reference Guide - HP Compaq Business PC Elite 8300 Series Flexible Minitower PCs Elite 8300 Series PCs in Microtower PCs Elite 8300 Series PCs in Small Case PCs
Table Of Contents
- Funkcije izdelka
- Funkcije standardne konfiguracije
- Deli na sprednji strani prilagodljivega ohišja ministolp (CMT)
- Deli na sprednji strani ohišja mikrostolp (MT)
- Deli na sprednji strani ohišja majhne velikosti (SFF)
- Deli na sprednji strani ultratankega namiznega ohišja (USDT)
- Deli na zadnji strani prilagodljivega ohišja ministolp (CMT)
- Deli na zadnji strani ohišja mikrostolp (MT)
- Deli na zadnji strani ohišja majhne velikosti (SFF)
- Deli na zadnji strani ultratankega namiznega ohišja (USDT)
- Deli bralnika pomnilniških kartic
- Tipkovnica
- Mesto serijske številke
- Nadgradnja strojne opreme za prilagodljivo ohišje ministolp (CMT)
- Funkcije, ki olajšujejo popravila
- Opozorila in varnostna priporočila
- Odstranjevanje plošče za dostop do notranjosti računalnika
- Nameščanje plošče za dostop do notranjosti računalnika
- Odstranjevanje sprednje plošče
- Odstranjevanje zaščitnih plošč
- Zamenjava sprednje plošče
- Priključki na sistemski plošči
- Nameščanje dodatnega pomnilnika
- Odstranjevanje ali nameščanje razširitvene kartice
- Položaji pogonov
- Odstranjevanje pogona iz ležišča za pogon
- Nameščanje pogonov
- Spreminjanje iz konfiguracije ministolp v namizno konfiguracijo
- Spreminjanje iz namizne konfiguracije v konfiguracijo ministolp
- Namestitev varnostne ključavnice
- Nadgradnje strojne opreme za ohišje mikrostolp (MT)
- Funkcije, ki olajšujejo popravila
- Opozorila in varnostna priporočila
- Odstranjevanje plošče za dostop do notranjosti računalnika
- Nameščanje plošče za dostop do notranjosti računalnika
- Odstranjevanje sprednje plošče
- Odstranjevanje zaščitnih plošč
- Zamenjava sprednje plošče
- Priključki na sistemski plošči
- Nameščanje dodatnega pomnilnika
- Odstranjevanje ali nameščanje razširitvene kartice
- Položaji pogonov
- Namestitev in odstranitev pogonov
- Namestitev varnostne ključavnice
- Nadgradnja strojne opreme za ohišje majhne velikosti (SFF)
- Funkcije, ki olajšujejo popravila
- Opozorila in svarila
- Odstranjevanje plošče za dostop do notranjosti računalnika
- Nameščanje plošče za dostop do notranjosti računalnika
- Odstranjevanje sprednje plošče
- Odstranjevanje zaščitnih plošč
- Zamenjava sprednje plošče
- Sprememba namiznega ohišja v konfiguracijo ministolpa
- Priključki na sistemski plošči
- Namestitev dodatnega pomnilnika
- Odstranjevanje ali nameščanje razširitvene kartice
- Položaji pogonov
- Namestitev in odstranitev pogonov
- Namestitev varnostne ključavnice
- Nadgradnja strojne opreme za računalnike z ultratankim namiznim ohišjem (USDT)
- Funkcije, ki olajšujejo popravila
- Opozorila in varnostna priporočila
- Priklop napajalnega kabla
- Odstranjevanje plošče za dostop do notranjosti računalnika
- Nameščanje plošče za dostop do notranjosti računalnika
- Odstranjevanje sprednje plošče
- Odstranjevanje zaščitne plošče
- Zamenjava sprednje plošče
- Sprememba namiznega ohišja v konfiguracijo ministolpa
- Priključki na sistemski plošči
- Namestitev dodatnega pomnilnika
- Zamenjava optičnega pogona
- Vstavljanje trdega diska
- Namestitev in odstranitev pokrova za vrata
- Namestitev varnostne ključavnice
- Zamenjava baterije
- Odstranitev in zamenjava odstranljivega 3,5-palčnega trdega diska SATA
- Odklepanje ključavnice pokrova
- Elektrostatična razelektritev
- Priporočila za uporabo računalnika, redno vzdrževanje in priprava na prevoz
- Stvarno kazalo

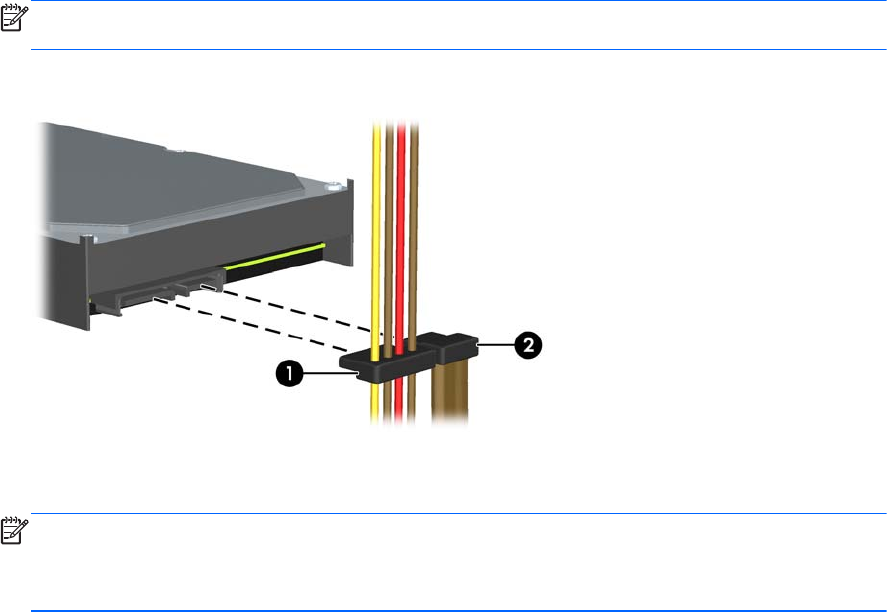

8. Napajalni kabel (1) in podatkovni kabel (2) priključite na hrbtno stran trdega diska.
OPOMBA: Napajalni kabel za trde diske je kabel z dvema glavama, ki vodi od sistemske
plošče do zadnjega dela ležišč za trdi disk.
Slika 3-31 Priklop kablov trdega diska
9. Če nameščate nov pogon, nasprotni konec podatkovnega kabla priključite na ustrezni priključek
na sistemski plošči.
OPOMBA: Če ima vaš sistem samo en trdi disk SATA, morate podatkovni kabel trdega diska
priključiti na temno modri priključek z oznako SATA0, da se izognete morebitnim težavam z
učinkovitostjo delovanja trdega diska. Če dodajate drugi trdi disk, priključite podatkovni kabel
SATA na svetlo modri priključek z oznako SATA1.
10. Speljite napajalne in podatkovne kable v držala za kable.
11. Namestite ploščo za dostop do notranjosti računalnika.
12. Ponovno priključite napajalni kabel in vse zunanje naprave, nato pa računalnik vklopite.
13. Zaklenite vse varnostne naprave, ki so bile sproščene, ko je bil pokrov odstranjen.
Namestitev varnostne ključavnice
Varnostne ključavnice, prikazane spodaj in na naslednjih straneh, se lahko uporabljajo za varovanje
računalnika.
Namestitev varnostne ključavnice 85
