Russian User Guide for SuperStack 3 Switch 4900 1000BASE-T Module

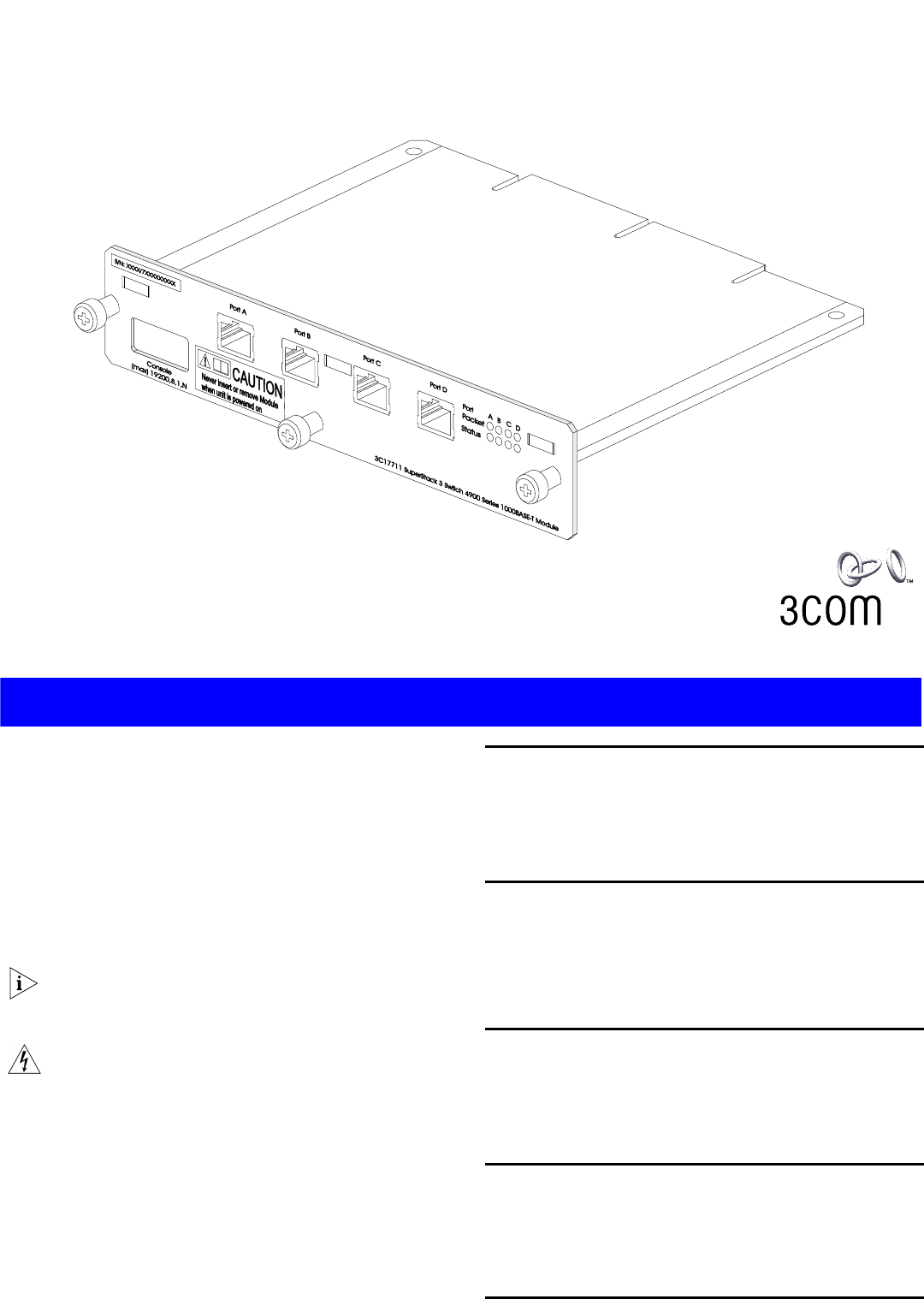

1000BASE-T Module (Модуль) (3C17711) снабжает
коммутатор SuperStack
®
3 Switch 4900 Series четырьмя
полнодуплексными портами для сетей Gigabit Ethernet с
медным кабелем. Он позволяет вести обмен данными
между Switch и удаленными рабочими группами со
скоростью 1000 Mbps, а также создать магистральную
линию с высокой пропускной способностью.
Module удовлетворяет стандарту IEEE 802.3ab —
полнодуплексной реализации стандарта Gigabit Ethernet.
Эти порты подключаются к медным кабелям категории 5 с
разъемами RJ-45. Они поддерживают длины сегментов
100 метров (328 футов) по стандарту IEEE 802.3z.
Для управления Module, в Switch должно быть
установлено программное обеспечение версии 1.2 или
более поздней. Инструкции по обновлению управля-
ющего ПО см. в прилагаемой к Switch документации.
ВНИМАНИЕ! Порты RJ-45. Это экранированные гнезда
данных RJ-45. Их нельзя использовать как стандартные
обычные телефонные гнезда. Нельзя также
подключать это устройство к учрежденческим
телефонным станциям и общедоступным телефонным
сетям. К этим гнездам можно подключать только
разъемы данных RJ-45, системы сетевой телефонной
связи и сетевые телефоны.
К этим гнездам данных можно также подключать
экранированные и неэкранированные кабели с
экранированными и неэкранированными разъемами.
Светодиоды (LED)
Светодиоды Expansion Module на передней панели
коммутатора Switch и светодиоды порта на задней панели
Module показывают состояние Module расширения и
информацию о прохождении пакетов данных.
Введение
Светодиод активности Expansion Module (на панели Switch)
Состояние Цвет Значение
Вкл. Желтый Через Module передаются или принимаются
пакеты.
Выкл. Нет Пакеты через Module не передаются и не
принимаются.
Светодиод состояния Expansion Module (на панели Switch)
Состояние Цвет Значение
Выкл. Нет Module не установлен.
Мигает Желтый Module установлен, но не распознан
(неисправен или не поддерживается).
Вкл. Желтый Module установлен.
Светодиод активности порта (на панели Module)
Состояние Цвет Значение
Вкл. Желтый Через этот порт передаются или принимаются
пакеты.
Выкл. Нет Пакеты через этот порт не передаются и не
принимаются.
Светодиод Port Status (состояние порта, на панели Module)
Состояние Цвет Значение
Вкл. Зеленый Соединение установлено, порт включен.
Выкл. Нет Соединения нет.
Мигает Зеленый Соединение установлено, порт отключен.
1
SuperStack
®
3 Switch 4900 Series 1000BASE-T Module (3C17711)
Руководство пользователя
DUL1771-1AAA01
