DIMM ligzdu aizpildīšana
Sistēmas platē ir četras DIMM ligzdas — katram kanālam divas. Ligzdas ir apzīmētas kā XMM1,
XMM2, XMM3 un XMM4. Ligzdas XMM1 un XMM2 darbojas atmiņas kanālā A. Ligzdas XMM3 un
XMM4 darbojas atmiņas kanālā B.

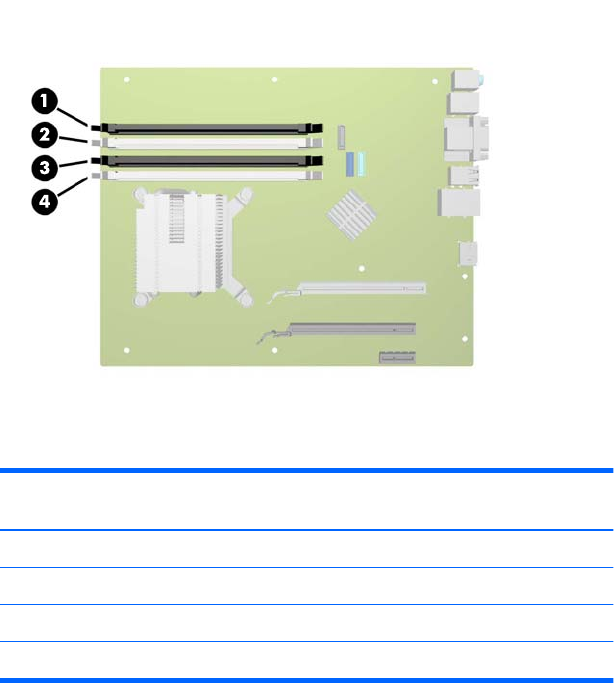

Attēls 2-8 DIMM ligzdu izvietojums
Tabula 2-1 DIMM ligzdu izvietojums
Numur
s
Apraksts Ligzdas krāsa
1 XMM1 ligzda, A kanāls (jāaizpilda kā pirmā)Melna
2 XMM2 ligzda, A kanāls (jāaizpilda kā trešā)Balta
3 XMM3 ligzda, B kanāls (jāaizpilda kā otrā)Melna
4 XMM4 ligzda, B kanāls (jāaizpilda kā ceturtā)Balta
Atkarībā no tā, kā ir uzstādīti DIMM moduļi, sistēma automātiski darbosies viena kanāla, divu kanālu
vai brīvajā režīmā.
●
Ja ir aizpildītas tikai viena kanāla DIMM ligzdas, sistēma darbosies viena kanāla režīmā.
● Ja DIMM moduļu kopējais atmiņas apjoms A kanālā ir vienāds ar DIMM moduļu kopējo atmiņas
apjomu B kanālā, sistēma darbojas augstākas veiktspējas divkanālu režīmā. Taču tehnoloģija un
ierīces platums abos kanālos var atšķirties. Piemēram, ja A kanālā ir ievietoti divi 1 GB DIMM
modu
ļi, bet B kanālā ir ievietots viens 2 GB DIMM modulis, sistēma darbojas divkanālu režīmā.
● Ja DIMM moduļu kopējais atmiņas apjoms A kanālā nav vienāds ar DIMM moduļu kopējo
atmiņas apjomu B kanālā, sistēma darbojas mainīgajā veiktspējas režīmā. Mainīgajā veiktspējas
režīmā kanāls ar mazāko atmiņas apjomu apraksta kopējo atmiņas apjomu, kas piešķirts
duālajam kanālam, un atlikušais apjoms tiek piešķirts vienam kanālam. Lai sasniegtu optimālo
ātrumu, kanāli jāsabalansē tā, lai lielākais atmiņas apjoms tiktu sadalīts starp diviem kan
āliem.
Ja vienā kanālā ir lielāka atmiņa nekā otrā, tad A kanālam ir jāpiešķir lielākais apjoms.
Piemēram, aizpildot ligzdas ar vienu 2 GB DIMM moduli un trim 1 GB DIMM moduļiem, A kanālā
jābūt 2 GB DIMM modulim un vienam 1 GB DIMM modulim, bet B kanālā — pārējiem diviem 1
