Diskdziņu uzstādīšana vai noņemšana
Uzstādot diskdziņus, ievērojiet šos norādījumus:
●
Dators atbalsta līdz pat trīs diskdziņiem sekojošās konfigurācijās:
◦
Divi cietie diskdziņi un viens optiskais diskdzinis
◦
Divi cietie diskdziņi un viens eSATA diskdzinis
◦
Viens cietais diskdzinis, viens optiskais diskdzinis un viens eSATA diskdzinis
●
Primārajam seriālajam ATA (SATA) cietajam diskam jābūt savienotam ar tumšzilo primāro SATA
savienotāju uz sistēmas plates, marķētas kā SATA0. Ja pievienojat otru cieto diskdzini,
pievienojiet to gaiši zilajam savienotājam uz sistēmas plates marķētas kā SATA1.
●
Pievienojiet eSATA optisko diskdzini pie melnā eSATA savienotāja, kas atrodas uz sistēmas
plates marķētas kā SATA2, ja vien eSATA adapteris ir uzstādīts. Ja eSATA adapteris ir
uzstādīts, pievienojiet optisko diskdzini pie gaiši zilā savienotāja uz sistēmas plates, marķētas kā
SATA1.
● Pievienojiet eSATA papildu adaptera kabeli pie meln
ā eSATA savienotāja uz sistēmas plates,
marķētas kā SATA2.
●
Ar strāvas kabelis SATA diskdziņiem ir trīs savienotāju kabelis, kas ir pievienots sistēmas platē,
pie kam pirmais savienotājs ir pievienots primārā cietā diskdziņa aizmugures daļai, otrais
savienotājs ir pievienots sekundārā cietā diskdziņa aizmugures daļai un trešais savienotājs ir
pievienots optiskā diskdziņa aizmugures daļai.
●
Lai diskdzinis savā kārbā tiktu pareizi novietots un fiksēts, ir jāuzstāda vadskrūves. HP ir
piegādājis papildu vadskrūves diskdziņu sekcijām (piecas standarta 6-32 skrūves un četras M3
skrūves ar metrisko vītni), kas ir ieskrūvētas korpusa priekšpusē
zem priekšējā fasetes ieliktņa.
Standarta 6-32 skrūves ir nepieciešamas sekundārajam cietajam diskam. M3 metriskās skrūves
ir nepieciešamas optiskajam diskdzinim. HP nodrošinātās metriskās skrūves ir melnas, bet HP
nodrošinātās standarta skrūves ir sudrabkrāsas. Nomainot primāro cieto disku, no vecā cietā
diska jāizskrūvē četras sudrabkrāsas un zilās standarta 6-32 izolējošās montāžas vadskrūves un
jāieskrūvē tās jaunajā cietajā diskā.

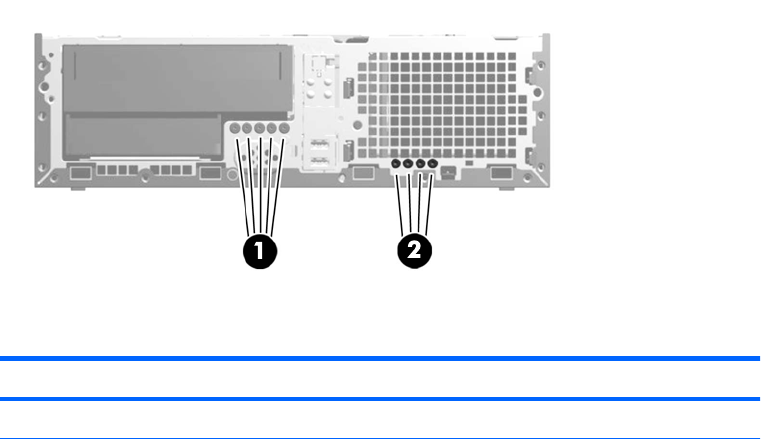

Attēls 2-42 Papildu vadskrūvju atrašanās vieta
Tabula 2-7 Papildu vadskrūvju atrašanās vieta
Nr. Vadskrūve Ierīce
1Melnās M3 skrūves ar metrisko vītni Optiskais diskdzinis
