HP rp5800 Retail System Extra PCI or PCIe Add-on Card Installation Guide

คูมือการติดตั้งการดเสริมพิเศษ
PCI หรือ PCIe
ระบบ HP rp5800 Retail System
© Copyright 2011 Hewlett-Packard Development Company, L.P.
ขอมูลที่ประกอบในที่นี้อาจมีการเปลี่ยนแปลงไดโดยไมตองแจงใหทราบลวงหนา
การรับประกันของผลิตภัณฑและบริการของ HP จะปรากฏอยูในประกาศการ
รับประกันอยางชัดเจนที่จัดสงใหพรอมกับผลิตภัณฑและบริการดังกลาวเทานั้น
ขอความในที่นี้จะไมมีผลเปนการรับประกันเพิ มเติมใดๆ ทั้งสิ้น HP
จะไมรับผิดชอบตอความผิดพลาดหรือการขาดหายของขอมูลดานเทคนิคหรือ
เนื้อหาของเอกสารนี
Printed in
พิมพครั้งที่หนึ่ง: พฤษภาคม 2011
กอนการติดตั้ง
กอนการติดตั้งการดเสริมพิเศษ ตองแนใจวาได ปดเครื่อง rp5800
และถอดสายไฟออกจากเตารับไฟฟา
คําเตือน เพื่อปองกันไมใหเกิดการบาดเจ็บสาหัส กอนการติดตั้งการด
เสริมพิเศษ ตรวจสอบใหแนใจวาไดถอดสายไฟออกจากเตารับ
ไฟฟาที่ผนังแลว หากไมปฏิบัติตาม อาจเสี่ยงต อการเกิดไฟฟาช็อตได
ขอควรระวัง: เพื่อปองกันไมใหเกิดความเสียหายตอระบบ
กอนการติดตั้งการดเสริมพิเศษ ตรวจสอบใหแนใจวาไดถอดสาย
ไฟออกจากเตารับไฟฟาที่ผนังแลว
คําเตือน เฉพาะอุปกรณเสริมและอุปกรณที่แสดงไวดานลางเทานั้นที่ได
รัอนุญาตสําหรับการเชื่อมตอกับพอรม PoweredUSB 24V
บนการดเสริมพิเศษ อุปกรณเสริมและอุปกรณที่ไมไดแสดง
ไวดานลางอาจทําใหเกิดสภาวะที่เปนอันตรายหากถูกเชื่อมตอ
• เครื่องพิมพดวยความรอน HP Hybrid Thermal Printer พรอม
MICR -- FK184AA
• เครื่องพิมพดวยความรอน HP Hybrid Thermal Printer พรอม
MICR และอิเมจจิง -- FK185AA
• เครื่องพิมพใบเสร็จรับเงินดวยความรอน HP USB Single Station
Thermal Receipt Printer -- FK224AA
• เครื่องพิมพใบเสร็จรับเงินดวยความรอน HP USB Receipt
Printer (อนุกรม) -- BM476AA
• เครื่องพิมพใบเสร็จรับเงินดวยความรอน HP USB Receipt
Printer -- EY023AA
ติดตอกับผูจําหนายปลีกของคุ
ณกอนที่จะเชื่อมตออุปกรณที่ไมไดแสดงไว
ดานบนกับอินเตอรเฟซ PoweredUSB 24V
โครงรางภายนอกของการดเสริมพิเศษ PCI
และ PCIe
จะมีการดเสริมพิเศษสองตัวจาก HP สําหรับคอมพิวเตอร rp5800
การดตัวหนึ่งจะมีสล็อต PCI สองสล็อต และการดอีกตัวหนึ่งจะมีสล็อต
PCI Express x1 สองสล็อต สล็อตตัวลางบนการดทั้งสองจะถูกกําหนด
ไวสําหรับการดเอ็กซแพนชันพอรตอนุกรมที่รับพลังไฟฟา
ขอควรระวัง: การดเอ็กซแพนชันพอรตอนุกรมที่รับพลังไฟฟา 3
บนการดเสริมพิเศษจะดูคลายคลึงกับสล็อตการดเอ็กซแพนชัน
PCIe x1 อยางมาก หามติดตั้งการด PCIe x1 ในสล็อตตัวลาง
หมายเหตุ: แมวาการดเสริมพิเศษจะมีสล็อตอยูสามตัว
คุณจะสามารถติดตั้งการดเอ็กซแพนชันในการดเสริมพิเศษได
เพียงสองตัวเทานั้น: การดตัวหนึ่งในสล็อตตัวบนและการดอีกตัวหนึ่ง
ในสล็อตตัวกลางหรือตัวลาง

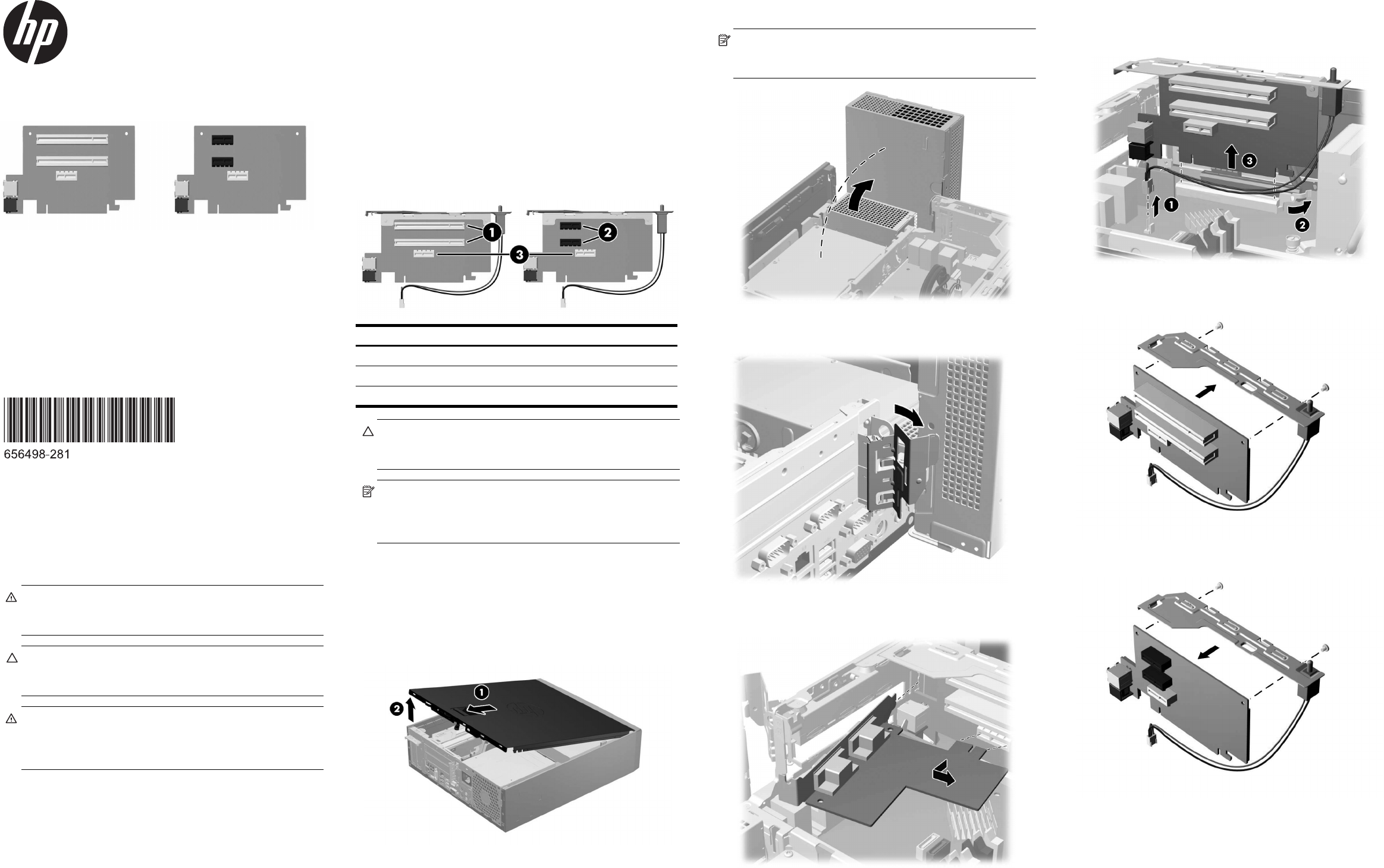

การติดตั้งการดเสริมพิเศษ
1. ปดเครื่อง แลวถอดสายไฟออกจากเตารับไฟฟา
2. เลื่อนที่จับแผงปดไปทางดานหลังของเครื่องคอมพิวเตอร 1
จากนั้นยกแผงปดขึ้นและยกออกจากเครื่อง 2
3. หมุนแหลงจายไฟไปทางดานหลังจนสุดเพื่อเขาถ ึงสลักยึดการด
เอ็กซแพนชันแบบความสูงเต็ม
หมายเหตุ: หากคุณใชเมาส PS/2 และ/หรือคียบอรด PS/2
ทําใหแนใจวาไดถอดเมาสและคียบอรดออกจากด านหลังของเครื่องแลว
เพื่อไมใหขั้วตอบังแหลงจายไฟจากการหมุนออกมาจนสุด
4. ดึงแถบสีเขียวบนสลักยึดการดเอ็กซแพนชันแบบความสูงเต็มออกเพื่อ
เปดสลักยึด
5. หากการดเอ็กซแพนชันหนึ งหรือสองตัวถูกติดตั งอยู ในสล็อตเอ็กซแพนชัน
การดเสริมพิเศษใดๆ ก็ตาม ใหถอดการดออก
6. ในการถอดการดเสริมพิเศษที่ติดตั้งอยู ใหถอดสายเคเบิล
เซ็นเซอรฝาครอบออกจากเมนบอรด 1 งางแกนที่ดานหลังของ
สล็อตสําหรับการดเสริมพิเศษออก 2 จากนั้นดึงการดเสริม
พิเศษออกจากสล็อต 3
7. ถอดสกรูทั้งสองตัวที่ยึดเหล็กยึดกับดานบนของการดแลวถอดเหล็ก
ยึดออก คุณไมจําเปนตองถอดเซ็นเซอรฝาครอบออกจากเหล็กยึด
8. ติดเหล็กยึดกับการดเสริมพิเศษตัวใหมโดยใชสกรูทั้งสองตัวที่ยึด
เหล็กยึดใหเขาที่
หมายเลข สล็อตการดเสริมพิเศษ
1 สล็อตการดเอ็กซแพนชัน PCI
2 สล็อตการดเอ็กซแพนชัน PCI Express x1
3 สล็อตการดเอ็กซแพนชันอนุกรมที่รับพลังไฟฟา
