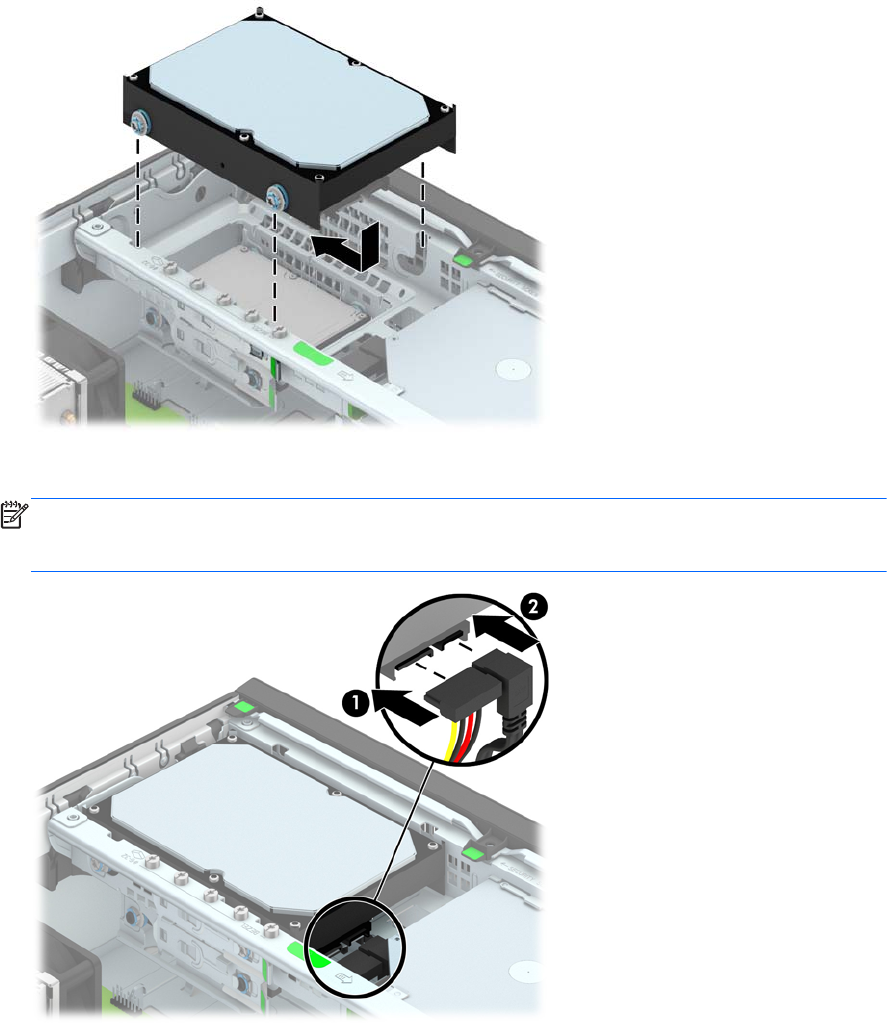

10. Совместите задние направляющие винты с гнездами на корпусе блока приводов, нажмите
на жесткий диск вниз по направлению в отсек, а затем сдвиньте его вперед до упора, пока
он не зафиксируется на своем месте.
11. Подключите кабель питания (1) и кабель данных (2) к задней части жесткого диска.
ПРИМЕЧАНИЕ. Во избежание возможных проблем, связанных производительностью
жесткого диска, кабель данных основного жесткого диска должен быть подключен к
разъему темно-синего цвета с маркировкой SATA0 на системной плате.
12. Установите на место защитную панель.
13. Если компьютер находился на подставке, установите ее.
14. Подключите шнур питания и включите компьютер.
15. Закройте устройства безопасности, которые были открыты при снятии защитной панели
компьютера.
94 Глава 3 Обновление аппаратного обеспечения модели с уменьшенным корпусом (SFF) RUWW
