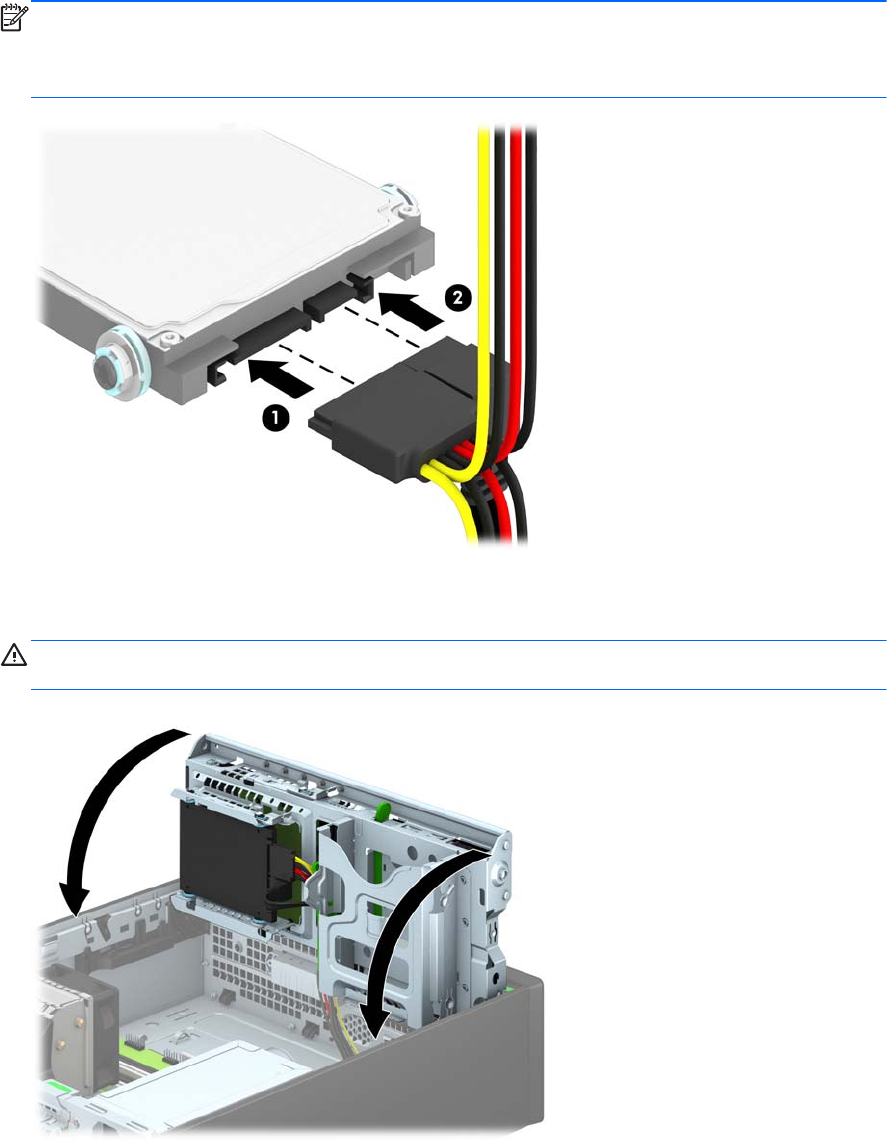

10. Подключите кабель питания (1) и кабель данных (2) к задней части жесткого диска.
ПРИМЕЧАНИЕ. Если 2,5-дюймовый жесткий диск является основным, подключите
кабель данных к темно-синему разъему SATA с маркировкой SATA0 на системной плате.
Если он является дополнительным, подключите кабель данных к одному из голубых
разъемов SATA на системной плате.
11. Поверните блок дисководов в обратном направлении, установив его в обычное
положение.
ПРЕДУПРЕЖДЕНИЕ. Будьте внимательны, чтобы не пережать кабели или провода при
повороте блока дисководов в нижнее положение.
12. Установите защитную панель компьютера.
13. Если компьютер находился на подставке, установите ее.
RUWW Установка и извлечение дисководов 99
