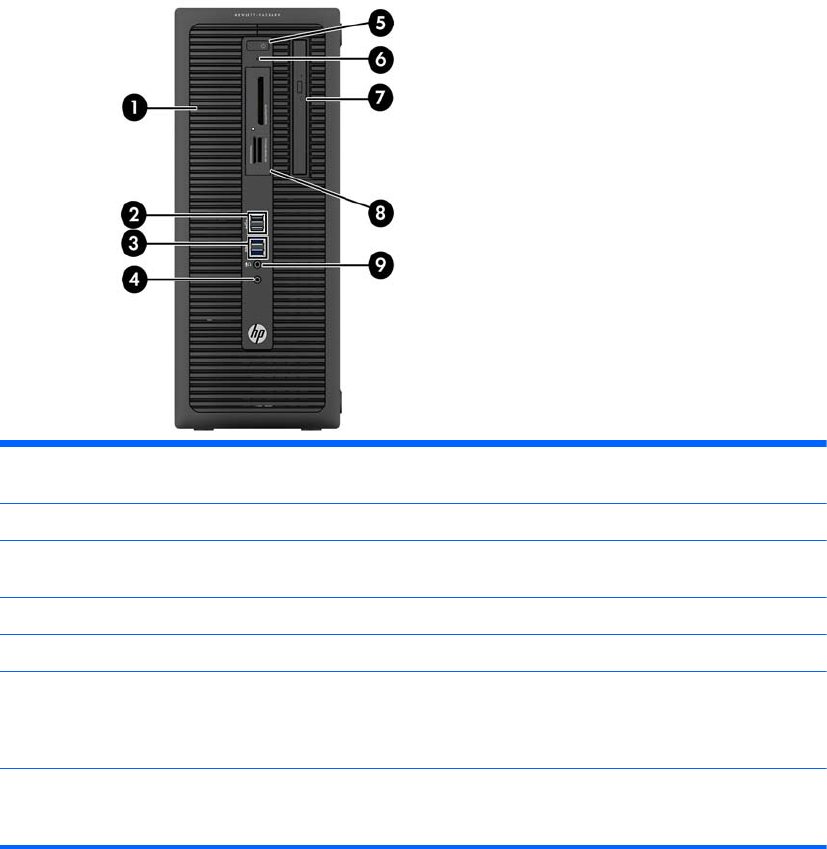

Компоненты передней панели башни (TWR)
Конфигурация дисководов может изменяться в зависимости от модели. Некоторые модели
снабжены декоративной заглушкой, установленной в одном или нескольких отсеках
дисководов.
15,25-дюймовый отсек для дисковода
половинной высоты (за панелью)
6 Индикатор активности жесткого диска
2 Порты USB 2.0 (черные)7Тонкий оптический дисковод (дополнительно)
3 Порты USB 3.0 (синие) 8 3,5-дюймовое устройство чтения карт памяти
(дополнительное)
4 Разъем наушников 9 Разъем микрофона/наушников
5 Кнопка питания с двумя функциями
ПРИМЕЧАНИЕ. При подключении устройства к разъему микрофона/наушников открывается диалоговое
окно с вопросом, использовать
ли разъем как вход для микрофона или как выход для наушников. В любое
время можно изменить назначение разъема, дважды щелкнув значок Audio Manager на панели задач
Windows.
ПРИМЕЧАНИЕ. При включенном питании индикатор включения питания обычно горит белым цветом.
Если индикатор мигает красным цветом, возникла неполадка компьютера и отображается диагностический
код. Для интерпретации кода обратитесь
к Руководству по техническому обслуживанию.
RUWW Компоненты передней панели башни (TWR) 3
