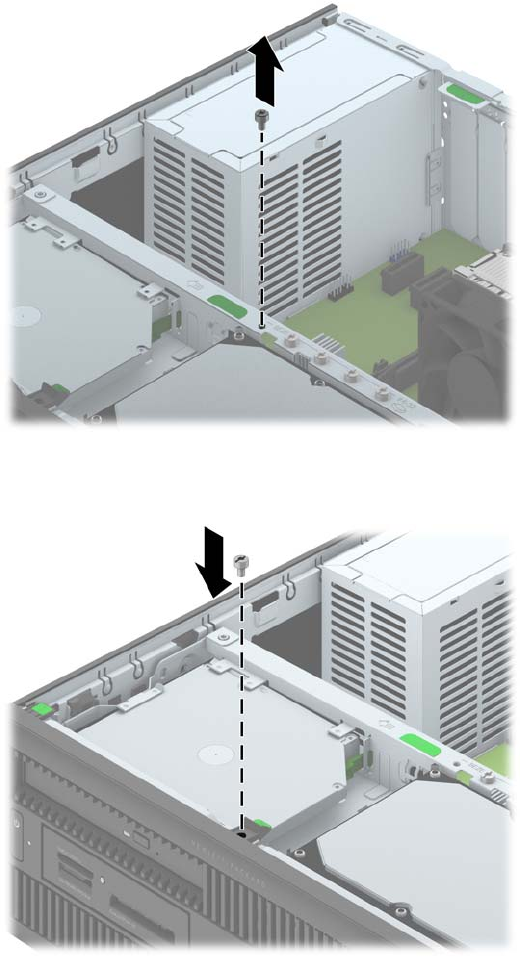

7. Удалите один из пяти серебристых стандартных винта 6-32, расположенных на верхнем
корпусе блока.
8. Установите блокировочный винт через средний фиксатор для блокировки передней
панели.
9. Установите на место защитную панель.
10. Если компьютер находился на подставке, установите ее.
11. Присоедините шнур питания и включите компьютер.
12. Закройте все защитные устройства, которые были отсоединены при снятии защитной
панели.
106 Глава 3 Обновление аппаратного обеспечения модели с уменьшенным корпусом (SFF) RUWW
