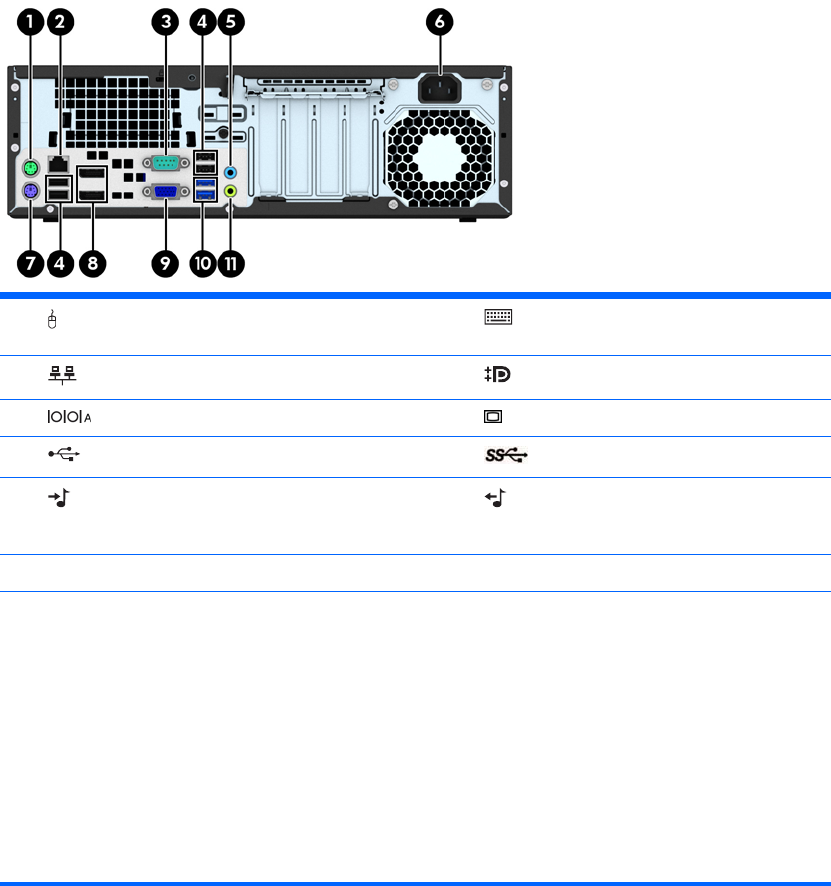

Компоненты задней панели модели с уменьшенным
корпусом Small Form Factor (SFF)
1 Разъем мыши PS/2 (зеленый)7Разъем клавиатуры PS/2
(фиолетовый)
2
Сетевой разъем RJ-45 8 Разъемы монитора DisplayPort
3
Разъем последовательного порта 9 Разъем монитора VGA
4
Порты USB 2.0 (черные)10Порты USB 3.0 (синие)
5
Аудиоразъем линейного входа (синий)11 Разъем линейного выхода для
звуковых устройств с питанием
(зеленый)
6 Разъем шнура питания
ПРИМЕЧАНИЕ. Компания HP предоставляет возможность установки дополнительного второго
последовательного порта и дополнительного параллельного порта.
При подключении устройства к синему аудио разъему линейного входа открывается диалоговое окно с
вопросом, использовать ли разъем как линейный вход или вход для микрофона. В любое время
можно
изменить назначение разъема, дважды щелкнув значок Audio Manager на панели задач Windows.
Если графическая карта установлена в один из разъемов на системной плате, видео разъемы на
графической карте и интегрированную графическую систему на системной плате можно использовать
одновременно. Однако для такой конфигурации сообщения теста POST будут отображаться только на
экране, подключенном к дискретной графической карте.
Графика системной платы может отображаться с помощью изменения настроек в программе установки
компьютера.
