Hardware Reference Guide
Table Of Contents
- Характеристики продукта
- Функциональные возможности стандартной конфигурации
- Компоненты передней панели башни (TWR)
- Компоненты передней панели модели с уменьшенным корпусом Small Form Factor (SFF)
- Компоненты задней панели башни (TWR)
- Компоненты задней панели модели с уменьшенным корпусом Small Form Factor (SFF)
- Компоненты устройства чтения карт памяти
- Клавиатура
- Расположение серийного номера
- Обновления аппаратного обеспечения башни (TWR)
- Особенности обслуживания
- Предупреждения
- Снятие защитной панели компьютера
- Замена защитной панели компьютера
- Снятие передней панели
- Снятие декоративных заглушек
- Замена передней панели
- Разъемы системной платы
- Установка дополнительных модулей памяти
- Извлечение или установка платы расширения
- Расположение дисководов
- Установка и извлечение дисководов
- Извлечение 5,25-дюймового дисковода
- Установка 5,25-дюймового дисковода
- Извлечение 3,5-дюймового устройства
- Установка 3,5-дюймового устройства
- Удаление плоского оптического дисковода
- Установка плоского оптического дисковода
- Извлечение 3,5-дюймового или 2,5-дюймового жесткого диска
- Установка 3,5-дюймового или 2,5-дюймового жесткого диска
- Установка замка безопасности
- Обновление аппаратного обеспечения модели с уменьшенным корпусом (SFF)
- Особенности обслуживания
- Предупреждения
- Снятие защитной панели компьютера
- Замена защитной панели компьютера
- Снятие передней панели
- Снятие декоративных заглушек
- Замена передней панели
- Изменение конфигурации с "настольной" на "башенную"
- Разъемы системной платы
- Установка дополнительных модулей памяти
- Извлечение или установка платы расширения
- Расположение дисководов
- Установка и извлечение дисководов
- Установка замка безопасности
- Замена батареи
- Выключение блокировки крышки
- Электростатические разряды
- Инструкции по эксплуатации компьютера, уход за компьютером и подготовка к транспортировке
- Указатель
Снятие защитной панели компьютера
Чтобы получить доступ к внутренним компонентам, необходимо снять защитную панель:
1. Снимите и отсоедините все защитные устройства, предотвращающие открывание
компьютера.
2. Удалите все съемные носители, такие, как компакт-диски или флэш-накопители USB.
3. Выключите компьютер при помощи правильной процедуры в операционной системе,
затем выключите все внешние устройства.
4. Отсоедините шнур питания от розетки
и от компьютера. Отсоедините все внешние
устройства.
ПРЕДУПРЕЖДЕНИЕ. Независимо от того, включен или выключен компьютер, на
системную плату постоянно подается напряжение, если компьютер подключен к внешнему
источнику питания. Для предотвращения повреждений внутренних компонентов
компьютера необходимо отсоединять шнур питания от источника питания.

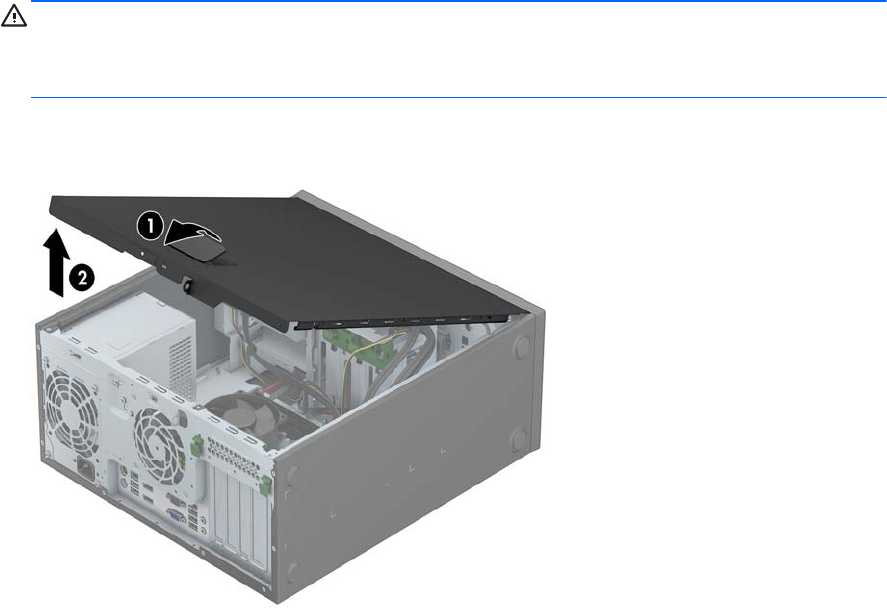

5. Поднимите рукоятку защитной панели (1), затем снимите защитную панель с компьютера
(2).
14 Глава 2 Обновления аппаратного обеспечения башни (TWR) RUWW
