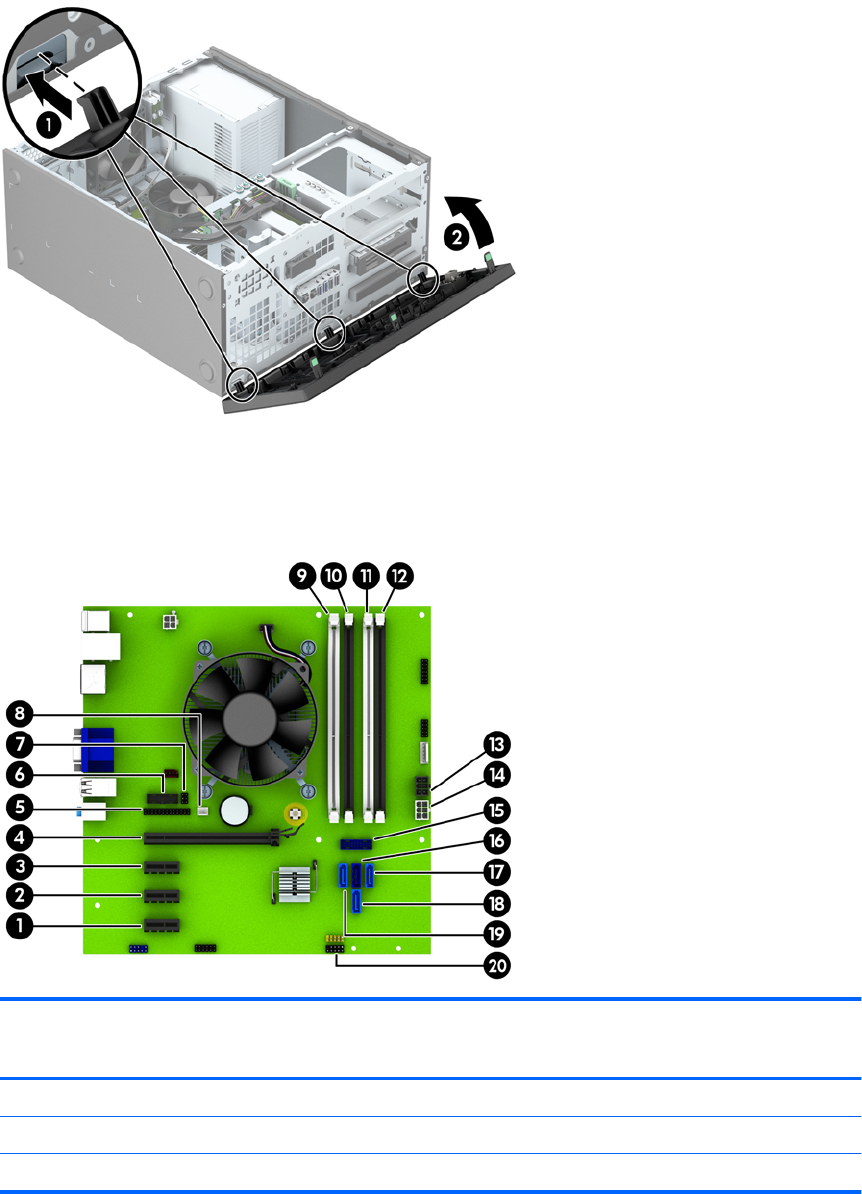

Замена передней панели
Вставьте три выступа в нижней части панели в прямоугольные отверстия корпуса (1), затем
поверните панель для установки в корпус (2).
Разъемы системной платы
Сведения о разъемах системной платы вашей модели см. на следующем рисунке и в таблице.
Ном
ер
Разъем системной платы Маркировка
разъема системной
платы
Цвет Компонент
1 PCI Express x1 X1PCIEXP3 белый Плата расширения
2 PCI Express x1 X1PCIEXP2 черный Плата расширения
3 PCI Express x1 X1PCIEXP1 черный Плата расширения
RUWW Замена передней панели 19
