Извлечение или установка платы расширения
Компьютер снабжен тремя гнездами расширения PCI Express x1 и одним гнездом
PCI Express x16.
ПРИМЕЧАНИЕ. В гнезда PCI Express x16 можно установить плату расширения PCI Express
x1, x8 или x16.
В конфигурации с двумя графическими картами первая (основная) карта должна быть
установлена в гнездо PCI Express x16.
Чтобы извлечь, заменить или добавить плату расширения, выполните указанные ниже
действия.
1. Снимите/откройте устройства безопасности, препятствующие открытию компьютера.
2. Удалите все съемные носители, такие, как компакт-диски или флэш-накопители USB.
3. Надлежащим образом выключите компьютер с помощью меню операционной системы,
затем выключите все внешние устройства.
4. Отключите шнур питания от электрической розетки,
затем отключите все внешние
устройства.
ПРЕДУПРЕЖДЕНИЕ. Независимо от состояния питания на системную плату постоянно
подается напряжение, если компьютер подключен к внешнему источнику питания. Чтобы
не допустить повреждения внутренних компонентов, необходимо отключить шнур питания
от источника питания.
5. Снимите крышку корпуса компьютера.
6. Найдите на системной плате подходящий свободный разъем расширения и
соответствующее гнездо расширения на задней панели корпуса компьютера.

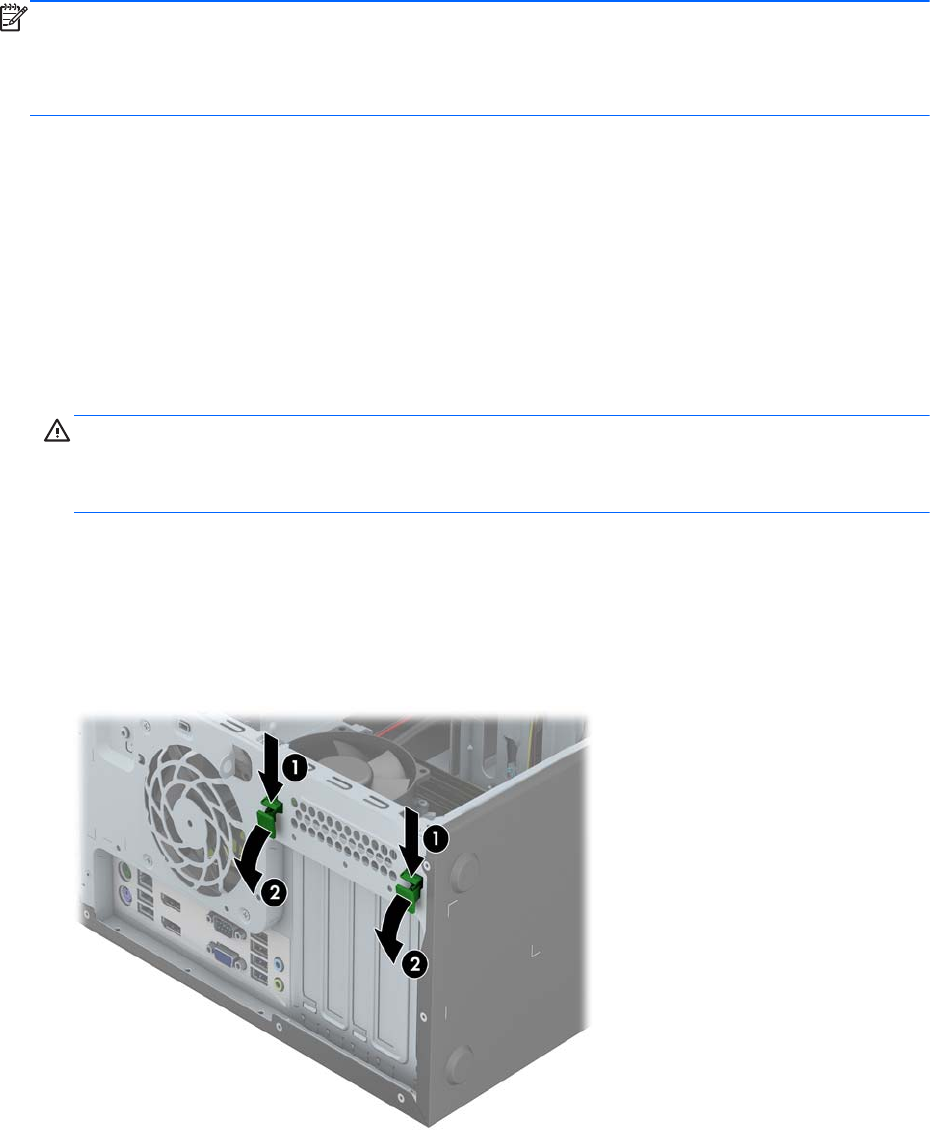

7. Нажмите вертикально вниз на два зеленых ползунка снаружи шасси (1) и поверните
фиксатор карты расширения для открытия (2).
RUWW Извлечение или установка платы расширения 25
