Hardware Reference Guide
Table Of Contents
- Характеристики продукта
- Функциональные возможности стандартной конфигурации
- Компоненты передней панели башни (TWR)
- Компоненты передней панели модели с уменьшенным корпусом Small Form Factor (SFF)
- Компоненты задней панели башни (TWR)
- Компоненты задней панели модели с уменьшенным корпусом Small Form Factor (SFF)
- Компоненты устройства чтения карт памяти
- Клавиатура
- Расположение серийного номера
- Обновления аппаратного обеспечения башни (TWR)
- Особенности обслуживания
- Предупреждения
- Снятие защитной панели компьютера
- Замена защитной панели компьютера
- Снятие передней панели
- Снятие декоративных заглушек
- Замена передней панели
- Разъемы системной платы
- Установка дополнительных модулей памяти
- Извлечение или установка платы расширения
- Расположение дисководов
- Установка и извлечение дисководов
- Извлечение 5,25-дюймового дисковода
- Установка 5,25-дюймового дисковода
- Извлечение 3,5-дюймового устройства
- Установка 3,5-дюймового устройства
- Удаление плоского оптического дисковода
- Установка плоского оптического дисковода
- Извлечение 3,5-дюймового или 2,5-дюймового жесткого диска
- Установка 3,5-дюймового или 2,5-дюймового жесткого диска
- Установка замка безопасности
- Обновление аппаратного обеспечения модели с уменьшенным корпусом (SFF)
- Особенности обслуживания
- Предупреждения
- Снятие защитной панели компьютера
- Замена защитной панели компьютера
- Снятие передней панели
- Снятие декоративных заглушек
- Замена передней панели
- Изменение конфигурации с "настольной" на "башенную"
- Разъемы системной платы
- Установка дополнительных модулей памяти
- Извлечение или установка платы расширения
- Расположение дисководов
- Установка и извлечение дисководов
- Установка замка безопасности
- Замена батареи
- Выключение блокировки крышки
- Электростатические разряды
- Инструкции по эксплуатации компьютера, уход за компьютером и подготовка к транспортировке
- Указатель
8. Перед установкой новой платы расширения следует удалить заглушку гнезда или извлечь
имеющуюся в этом гнезде старую плату расширения.
ПРИМЕЧАНИЕ. Перед извлечением установленной платы расширения отключите от нее
все кабели.

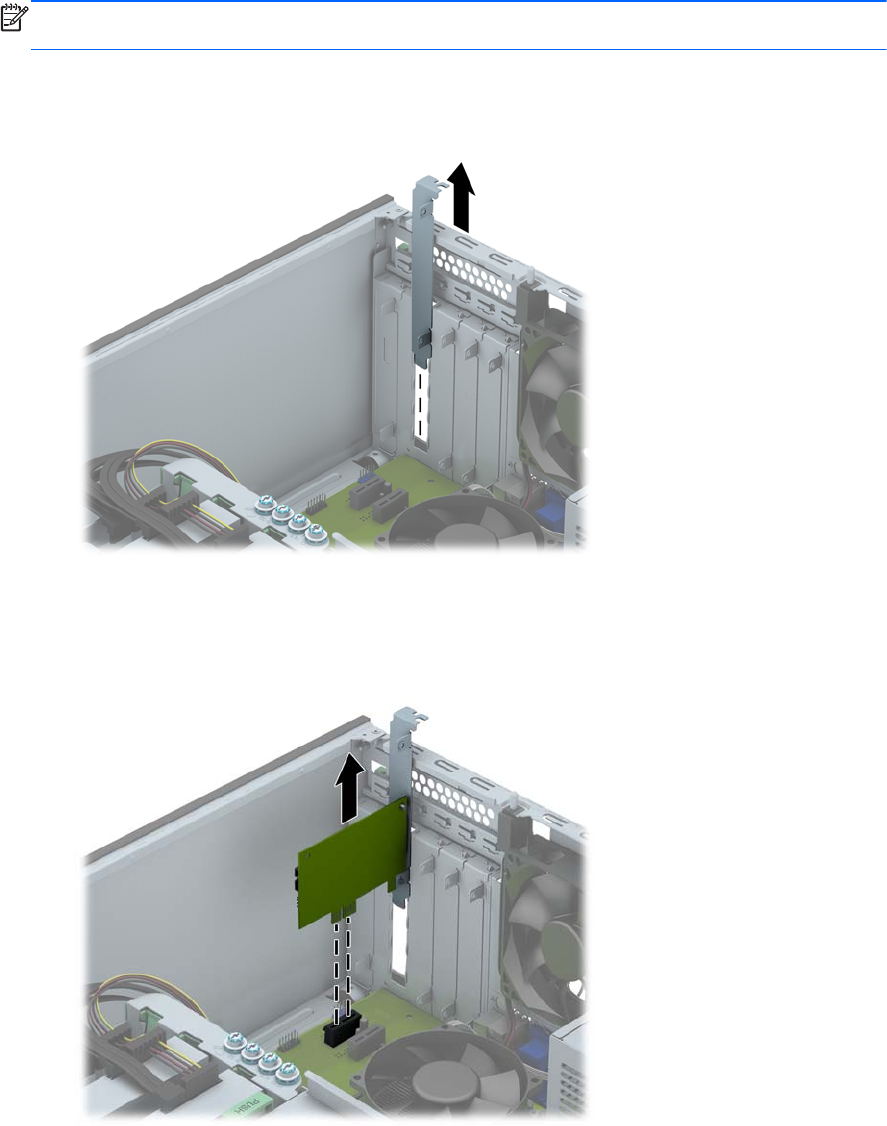

а. Если плата расширения устанавливается в свободный разъем, снимите заглушку с
соответствующего окна в задней стенке шасси. Снимите заглушку с гнезда
расширения движением вверх.
б. При извлечении платы расширения PCI Express x1 возьмите ее за оба края и
аккуратно покачайте, чтобы извлечь разъемы из гнезда. Поднимите плату
вертикально вверх, чтобы извлечь ее. Аккуратно извлеките плату, не задевая другие
компоненты.
26 Глава 2 Обновления аппаратного обеспечения башни (TWR) RUWW
