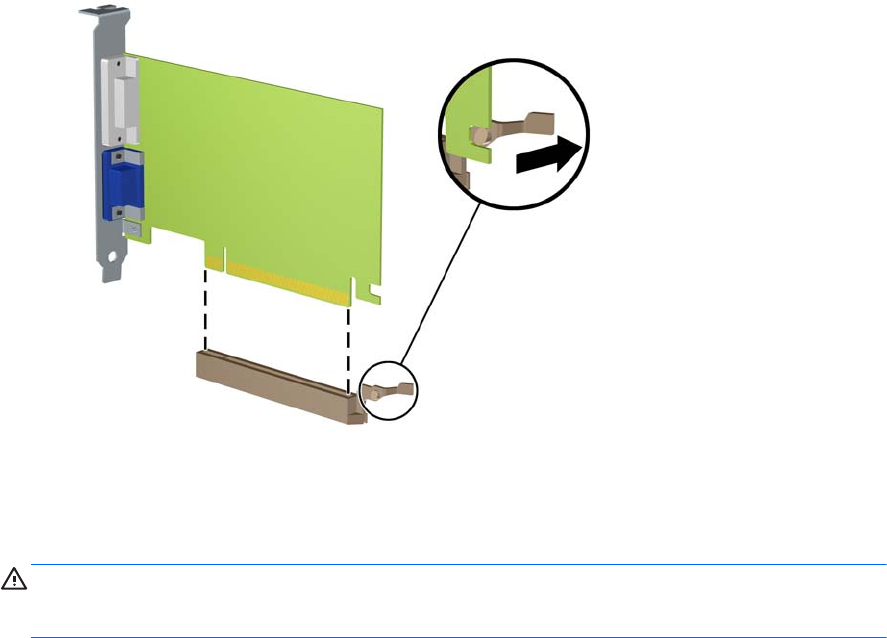

в. Для извлечения платы расширения PCI Express x16 оттяните защелку, которая
находится на разъеме расширения PCI Express сзади, в направлении от платы, а
затем осторожно тяните плату по очереди за один и за другой край, пока она не
выйдет из разъема. Вытащите плату вертикально вверх. Аккуратно извлеките плату,
не задевая другие компоненты.
9. Извлеченную плату следует хранить в антистатической упаковке.
10. Если вы не устанавливаете новую плату расширения, установите заглушку, чтобы закрыть
открытое гнездо.
ПРЕДУПРЕЖДЕНИЕ. После извлечения платы расширения необходимо установить
новую плату расширения или крышку гнезда расширения для обеспечения правильного
охлаждения внутренних компонентов системы при работе.
RUWW Извлечение или установка платы расширения 27
