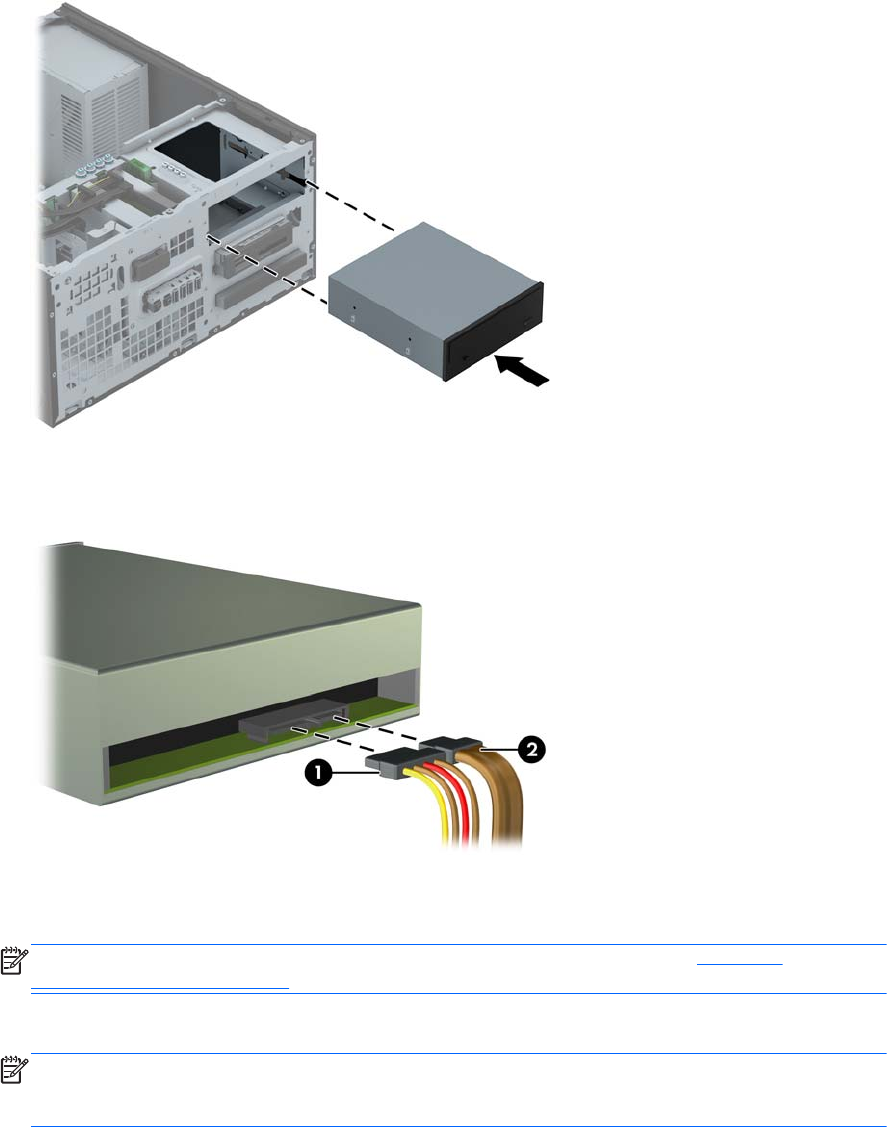

8. Плавно вдвигайте устройство в отсек, следя за тем, чтобы направляющие винты совпали
с направляющими отверстиями, пока оно не встанет на место.
9. Присоедините к задней панели оптического дисковода кабель питания (1) и кабель данных
(2).
10. Подключите противоположный конец кабеля данных к одному из голубых разъемов SATA
на системной плате.
ПРИМЕЧАНИЕ. Разъемы системной платы см. на рисунке в разделе Разъемы
системной платы на стр. 19.
11. Замените переднюю панель.
ПРИМЕЧАНИЕ. Дополнительная декоративная панель, которая выделит переднюю
часть 5,25-дюймового дисковода, доступна от HP. Установите декоративную панель на
лицевую часть перед ее заменой.
12. Установите защитную панель компьютера.
36 Глава 2 Обновления аппаратного обеспечения башни (TWR) RUWW
