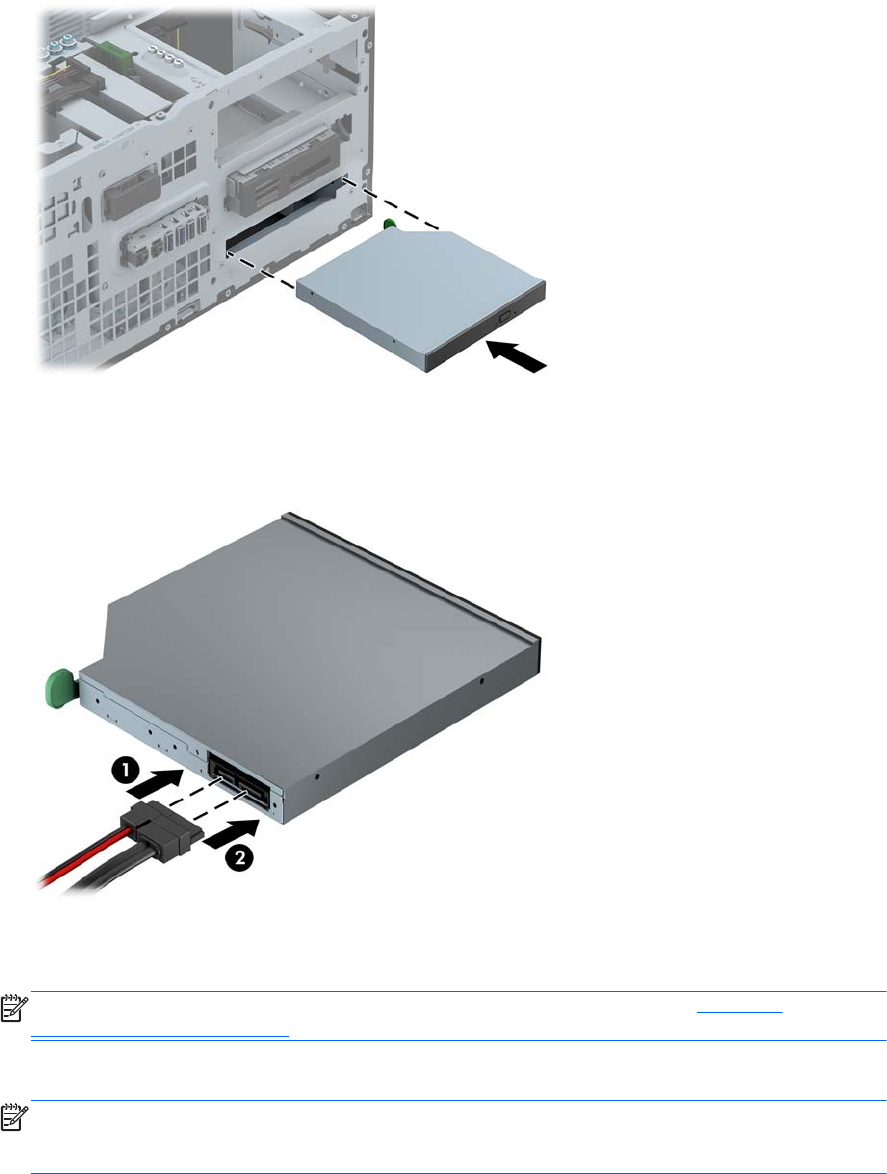

8. Задвиньте оптический дисковод в отсек через переднюю панель до щелчка.
9. Присоедините к задней панели оптического дисковода кабель питания (1) и кабель данных
(2).
10. Подключите противоположный конец кабеля данных к одному из голубых разъемов SATA
на системной плате.
ПРИМЕЧАНИЕ. Разъемы системной платы см. на рисунке в разделе Разъемы
системной платы на стр. 19.
11. Замените переднюю панель.
ПРИМЕЧАНИЕ. Дополнительная декоративная панель, которая выделит переднюю
часть плоского оптического дисковода, доступна от HP. Установите декоративную панель
на лицевую часть перед ее заменой.
12. Установите защитную панель компьютера.
RUWW Установка и извлечение дисководов 45
