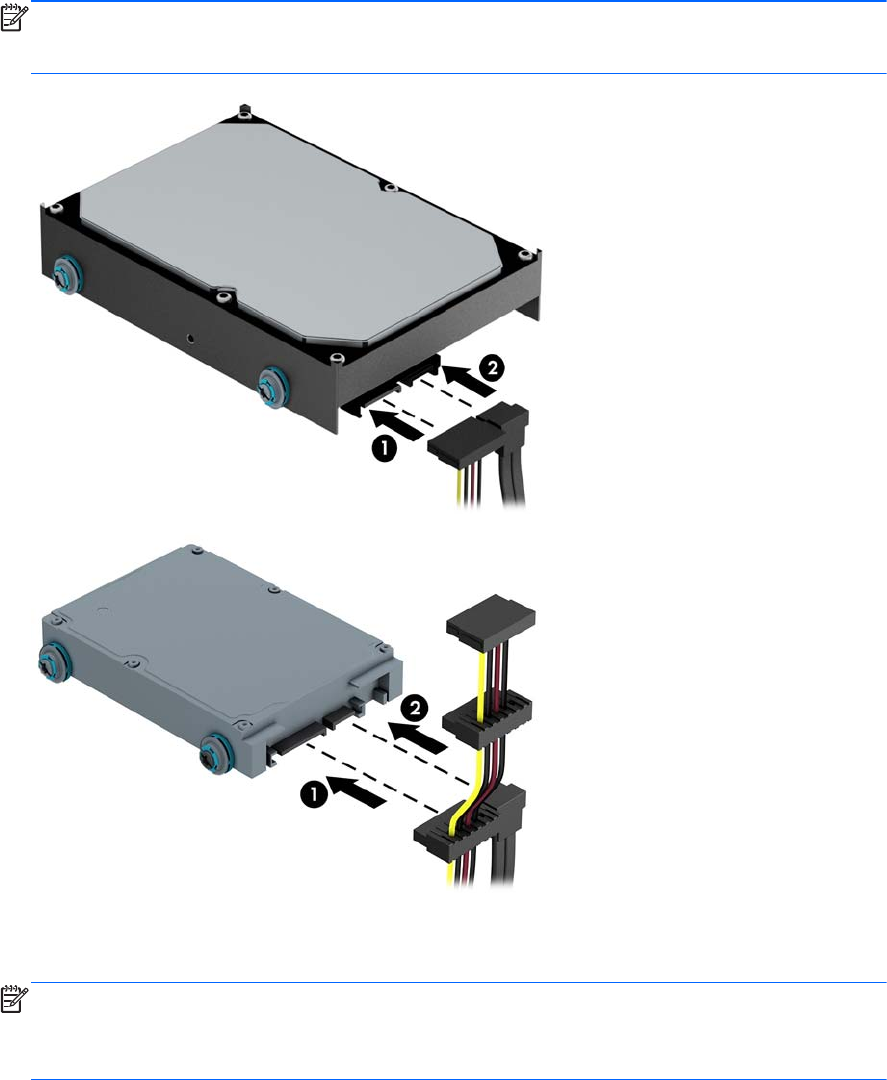

8. Подключите кабель питания (1) и кабель данных (2) к задней части жесткого диска.
ПРИМЕЧАНИЕ. В качестве кабеля питания для жесткого диска используется
трехжильный кабель, соединяющий системную плату с задней стороной отсеков для
жестких дисков.
9. При установке нового привода подключите другой конец кабеля данных к
соответствующему разъему системной платы.
ПРИМЕЧАНИЕ. Во избежание возможных проблем, связанных производительностью
жесткого диска, кабель данных основного жесткого диска необходимо подключить к
разъему темно-синего цвета с маркировкой SATA0. При установке второго жесткого диска
подключите кабель данных к одному из голубых разъемов SATA.
10. Установите защитную панель компьютера.
11. Снова подключите шнур питания и все внешние устройства, затем включите питание
компьютера.
12. Закройте устройства безопасности, которые были открыты при снятии защитной панели
компьютера.
