Ном
ер

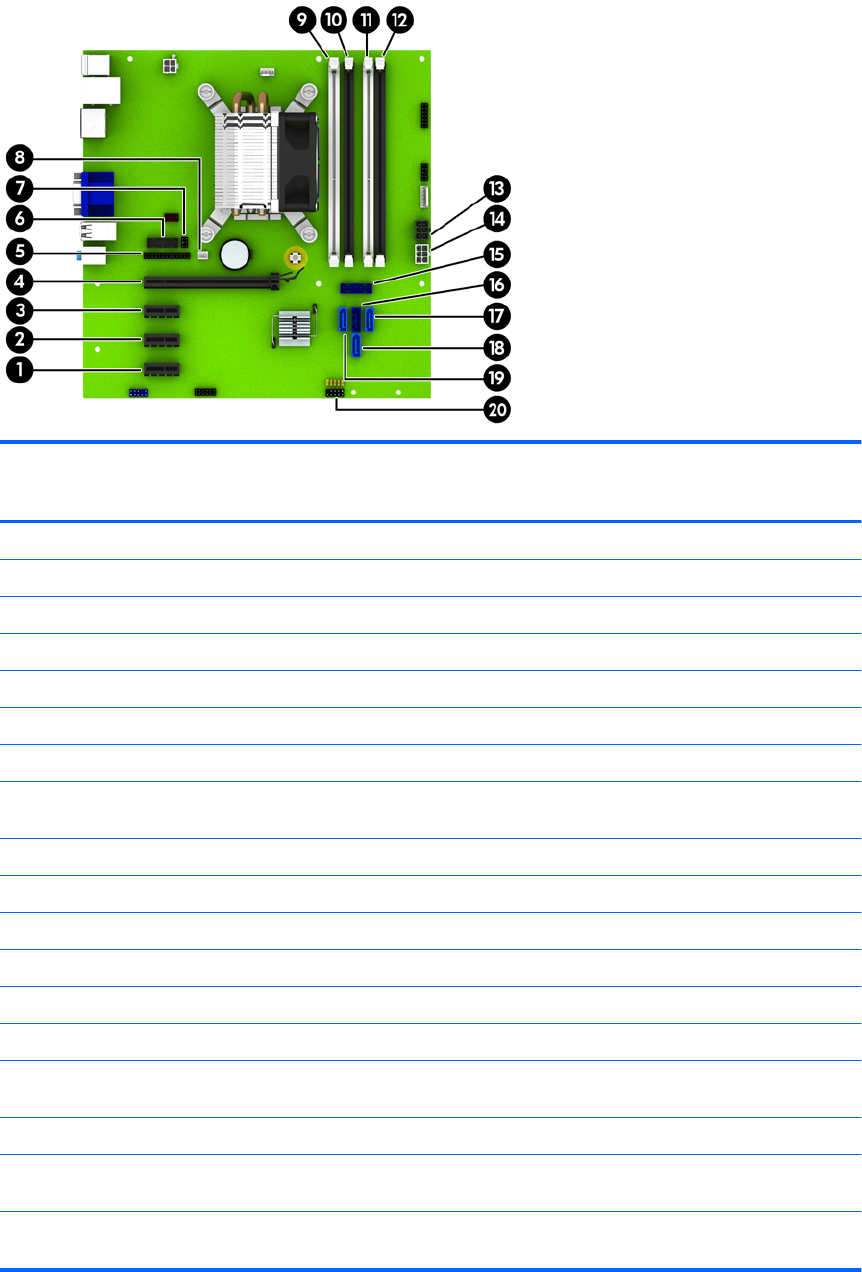

Разъем системной платы Маркировка
разъема системной
платы
Цвет Компонент
1 PCI Express x1 X1PCIEXP3 белый Плата расширения
2 PCI Express x1 X1PCIEXP2 черный Плата расширения
3 PCI Express x1 X1PCIEXP1 черный Плата расширения
4 PCI Express x16 X16PCIEXP черный Плата расширения
5 Параллельный порт PAR черный Параллельный порт
6 Последовательный порт COMB черный Последовательный порт
7 Замок защитной панели HLCK черный Замок защитной панели
8 Датчик наличия защитной
панели
HSENSE белый Датчик наличия защитной панели
9 DIMM4 (канал A) DIMM4 белый Модуль памяти
10 DIMM3 (канал A) DIMM3 черный Модуль памяти
11 DIMM2 (канал B) DIMM2 белый Модуль памяти
12 DIMM1 (канал B) DIMM1 черный Модуль памяти
13 Электропитание SATAPWR0 черный Диски SATA
14
Электропитание PWR белый Системная плата
15 USB 3.0 FRONT USB3.0 синий Порты USB 3.0 на передней
панели
16 SATA 3.0 SATA0 темно-синий Основной жесткий диск
17 SATA 3.0 SATA3 голубой Любое устройство SATA, кроме
основного жесткого диска
18 SATA 3.0 SATA1 голубой Любое устройство SATA, кроме
основного жесткого диска
70 Глава 3 Обновление аппаратного обеспечения модели с уменьшенным корпусом (SFF) RUWW
