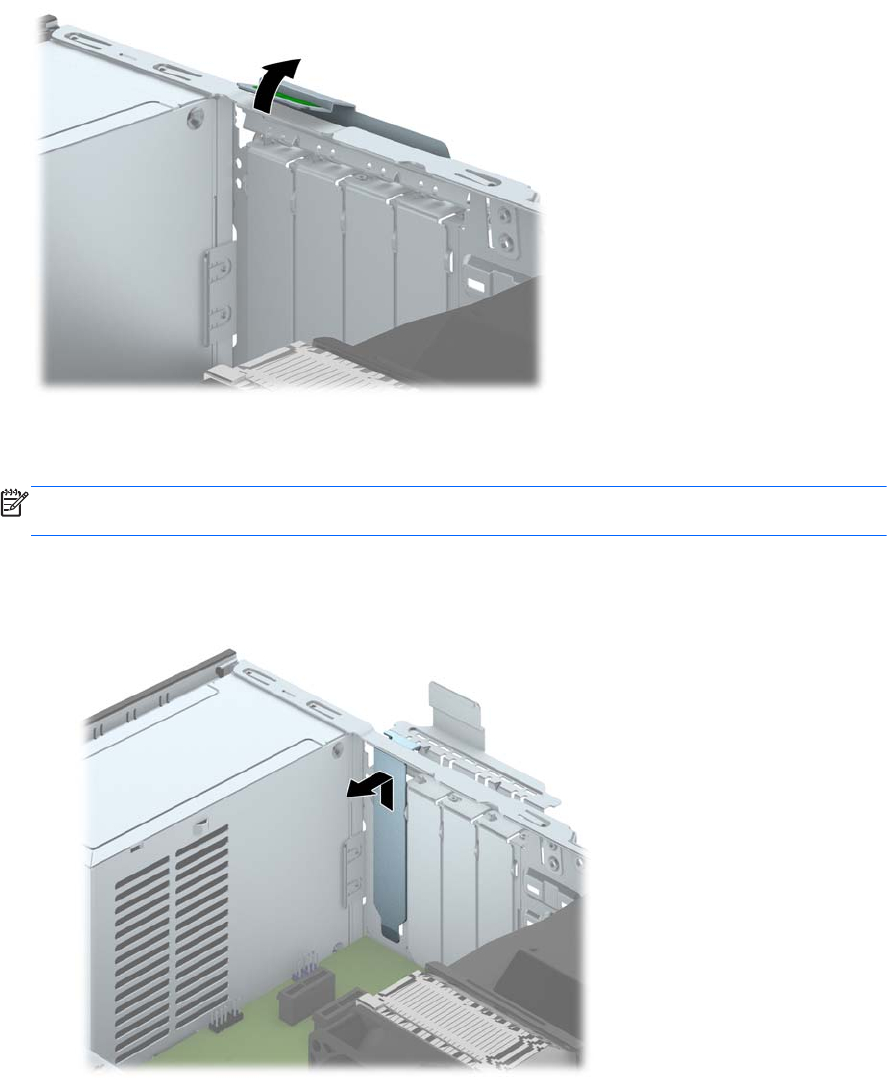

8. Откройте фиксатор крышки разъема, защищающий крышки разъемов, потянув зеленую
шляпку на фиксаторе и повернув фиксатор в открытое положение.
9. Перед установкой платы расширения снимите крышку гнезда расширения или уже
установленную плату расширения.
ПРИМЕЧАНИЕ. Перед извлечением установленной платы расширения отключите от нее
все кабели.
а. Если плата расширения устанавливается в свободный разъем, снимите заглушку с
соответствующего окна в задней стенке корпуса. Потяните заглушку платы вверх и
извлеките ее из корпуса.
RUWW Извлечение или установка платы расширения 77
