Установка и извлечение дисководов
При установке дисководов соблюдайте следующие указания:
●
Основной жесткий диск Serial ATA (SATA) должен быть подключен к темно-синему
основному разъему SATA с маркировкой SATA0 на системной плате.
●
Подключите дополнительные жесткие диски и оптические дисководы к одному из голубых
разъемов SATA на системной плате (с маркировкой SATA1, SATA2 и SATA3).
●
Подключите кабель устройства чтения карт памяти USB 3.0 с USB 3.0 к адаптеру USB 2.0
для
разъема USB 2.0 на системной плате с маркировкой MEDIA.
●
Кабель питания для дисковода имеет два ответвления, выходящие из разъема системной
платы. Первое ответвление — это двухжильный кабель с первым штекером
(четырехжильным), подключаемым к разъему на отсеке для 3,5-дюймового оптического
дисковода, а второй — к разъему (двухжильный) на отсеке для плоского оптического
дисковода. Второе ответвление — это двухжильный кабель
с первым штекером,
подключаемым к разъему на отсеке для 3,5-дюймового жесткого диска, а второй — к
разъему на отсеке для 2,5-дюймового жесткого диска.
●
Необходимо установить направляющие винты дисковода, чтобы правильно вставить его в
корпус и зафиксировать. HP поставляет четыре дополнительных стандартных винта 6-32,
установленных на верхнюю часть отсека для дисковода. Стандартные направляющие
винты 6-32 необходимы
для устройства чтения карт памяти или дополнительный жесткий
диск, установленный в отсеке для 3,5-дюймового оптического дисковода. Изолирующие
направляющие винты M3 для 2,5-дюймовых жестких дисков не предоставляются. При
замене дисковода извлеките направляющие винты со старого дисковода и установите их
на новый.

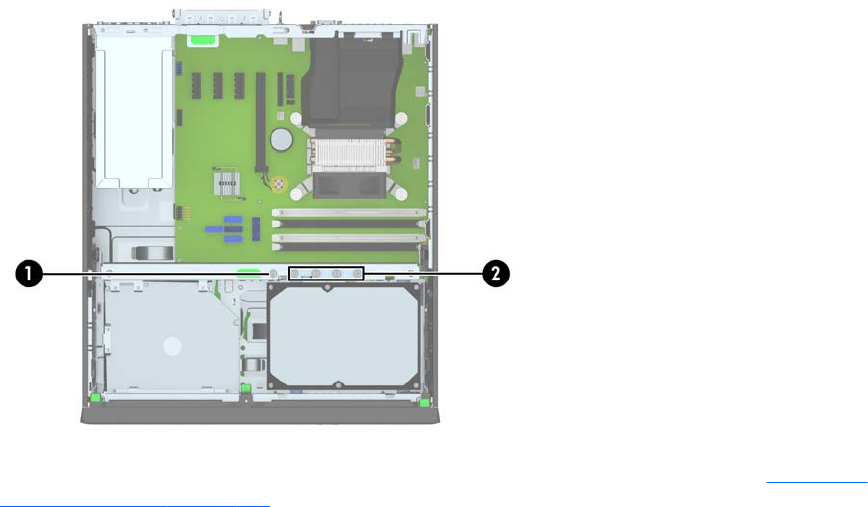

В комплекте есть пять дополнительных серебристых стандартных винтов 6-32. Один
используется для фиксации панели (1) (дополнительные сведения см. в разделе
Крепление
передней панели на стр. 105). Другие четыре используются в качестве винтов для устройства
чтения карт памяти или дополнительного жесткого диска в отсеке для 3,5-дюймового
оптического дисковода (2).
