Hardware Reference Guide
Table Of Contents
- Характеристики продукта
- Функциональные возможности стандартной конфигурации
- Компоненты передней панели башни (TWR)
- Компоненты передней панели модели с уменьшенным корпусом Small Form Factor (SFF)
- Компоненты задней панели башни (TWR)
- Компоненты задней панели модели с уменьшенным корпусом Small Form Factor (SFF)
- Компоненты устройства чтения карт памяти
- Клавиатура
- Расположение серийного номера
- Обновления аппаратного обеспечения башни (TWR)
- Особенности обслуживания
- Предупреждения
- Снятие защитной панели компьютера
- Замена защитной панели компьютера
- Снятие передней панели
- Снятие декоративных заглушек
- Замена передней панели
- Разъемы системной платы
- Установка дополнительных модулей памяти
- Извлечение или установка платы расширения
- Расположение дисководов
- Установка и извлечение дисководов
- Извлечение 5,25-дюймового дисковода
- Установка 5,25-дюймового дисковода
- Извлечение 3,5-дюймового устройства
- Установка 3,5-дюймового устройства
- Удаление плоского оптического дисковода
- Установка плоского оптического дисковода
- Извлечение 3,5-дюймового или 2,5-дюймового жесткого диска
- Установка 3,5-дюймового или 2,5-дюймового жесткого диска
- Установка замка безопасности
- Обновление аппаратного обеспечения модели с уменьшенным корпусом (SFF)
- Особенности обслуживания
- Предупреждения
- Снятие защитной панели компьютера
- Замена защитной панели компьютера
- Снятие передней панели
- Снятие декоративных заглушек
- Замена передней панели
- Изменение конфигурации с "настольной" на "башенную"
- Разъемы системной платы
- Установка дополнительных модулей памяти
- Извлечение или установка платы расширения
- Расположение дисководов
- Установка и извлечение дисководов
- Установка замка безопасности
- Замена батареи
- Выключение блокировки крышки
- Электростатические разряды
- Инструкции по эксплуатации компьютера, уход за компьютером и подготовка к транспортировке
- Указатель

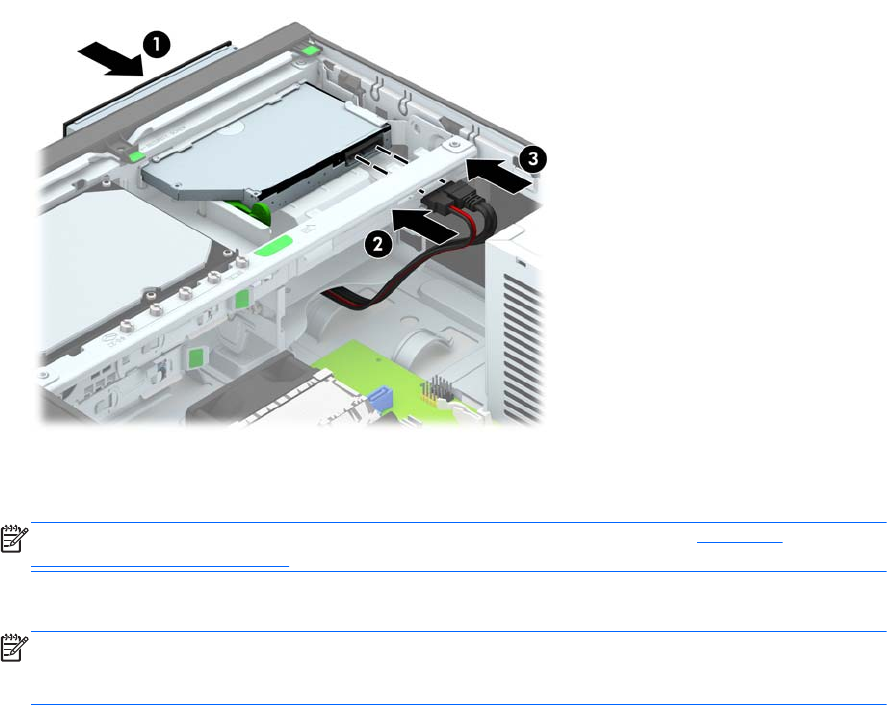

9. Задвиньте оптический дисковод в отсек через переднюю панель до щелчка (1), затем
подключите кабель питания (2) и кабель данных (3) к задней стороне дисковода.
10. Подключите противоположный конец кабеля данных к одному из голубых разъемов SATA
на системной плате.
ПРИМЕЧАНИЕ. Разъемы системной платы см. на рисунке в разделе Разъемы
системной платы на стр. 69.
11. Замените переднюю панель, если она была удалена.
ПРИМЕЧАНИЕ. Дополнительная декоративная панель, которая выделит переднюю
часть оптического дисковода, доступна от HP. Установите декоративную панель на
лицевую часть перед ее установкой.
12. Установите защитную панель компьютера.
13. Если компьютер находился на подставке, установите ее.
14. Снова подключите шнур питания и все внешние устройства, затем включите питание
компьютера.
15. Закройте устройства безопасности, которые были открыты при снятии защитной панели
компьютера.
RUWW Установка и извлечение дисководов 91
