Hardware Reference Guide
Table Of Contents
- Ürün özellikleri
- Tower (TWR) donanım yükseltmeleri
- Servis verilebilir özellikler
- Uyarılar ve önlemler
- Bilgisayar erişim panelini çıkarma
- Bilgisayar erişim panelini takma
- Ön çerçeveyi çıkarma
- Çerçeve kapaklarını çıkarma
- Ön çerçeveyi takma
- Sistem kartı bağlantıları
- Ek bellek takma
- Genişletme kartını çıkarma veya takma
- Sürücü konumları
- Sürücüleri takma ve çıkarma
- Güvenlik kilidi takma
- Small Form Factor (SFF) donanım yükseltmeleri
- Servis verilebilir özellikler
- Uyarılar ve önlemler
- Bilgisayar erişim panelini çıkarma
- Bilgisayar erişim panelini takma
- Ön çerçeveyi çıkarma
- Çerçeve kapaklarını çıkarma
- Ön çerçeveyi takma
- Masaüstünden kule yapılandırmasına geçiş
- Sistem kartı bağlantıları
- Ek bellek takma
- Genişletme kartını çıkarma veya takma
- Sürücü konumları
- Sürücüleri takma ve çıkarma
- Güvenlik kilidi takma
- Pil değiştirme
- Akıllı Kapak Kilidini Açma
- Elektrostatik boşalma
- Bilgisayar işletim yönergeleri, düzenli bakım ve nakliye hazırlığı
- Dizin
8. Genişletme kartını takmadan önce, genişletme yuvası kapağını veya mevcut genişletme kartını
çıkarın.
NOT: Takılmış genişleme kartını çıkartmadan önce, genişleme kartına bağlı tüm kabloları
ayırın.

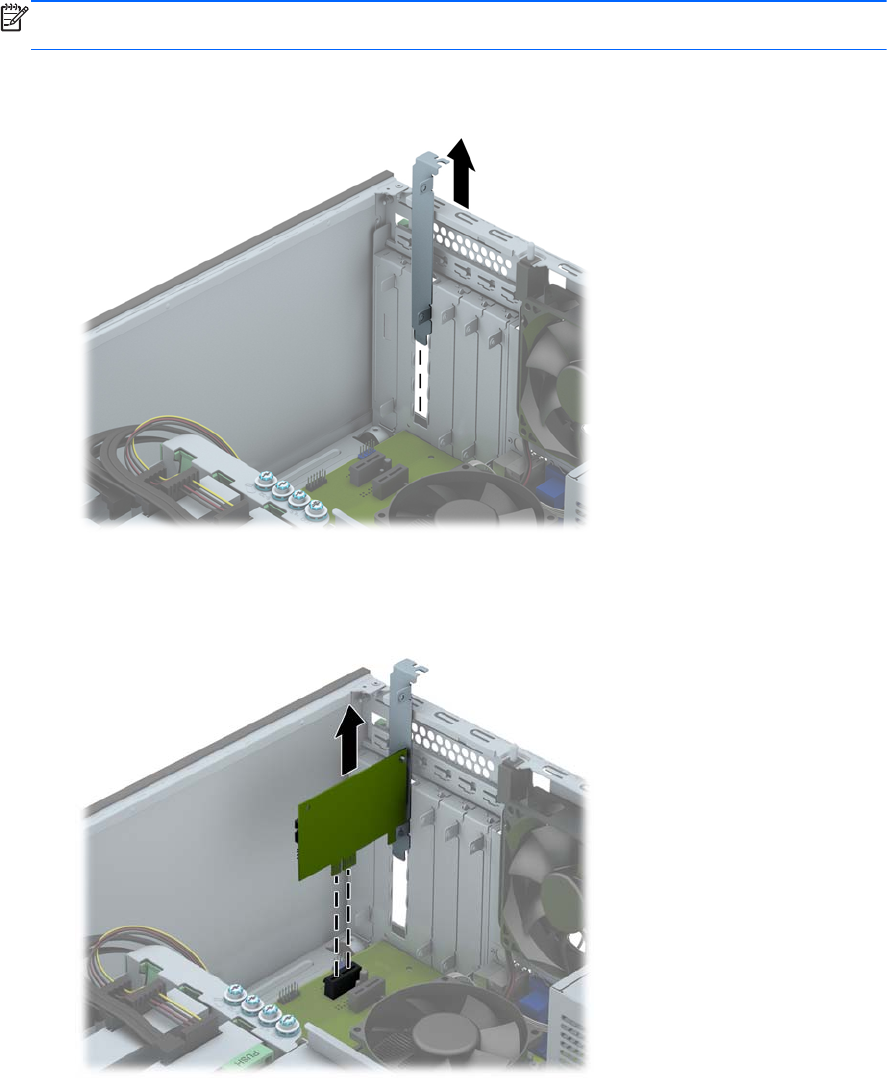

a. Boş bir yuvaya genişletme kartı takıyorsanız, kasanın arkasındaki uygun genişletme
yuvasının kapağını çıkarın. Genişletme yuvası kapağını genişletme yuvasından çıkarma.
b. Bir PCI Express x1 kartını çıkarıyorsanız, kartı her iki ucundan tutun ve konektörler
yuvadan çıkıncaya kadar dikkatlice öne ve arkaya doğru itin. Kartı çıkarmak için yukarı
doğru kaldırın. Kartın diğer bileşenlere sürtünmemesine dikkat edin.
24 Bölüm 2 Tower (TWR) donanım yükseltmeleri TRWW
