Çerçeve kapaklarını çıkarma
Bazı modellerde, bir sürücü takmadan önce çıkarılması gereken 3,5 inç ince optik sürücü yuvalarını
kaplayan çerçeve kapakları bulunur. Çerçeve kapağını çıkarmak için:
1. Erişim panelini ve ön çerçeveyi çıkarın.

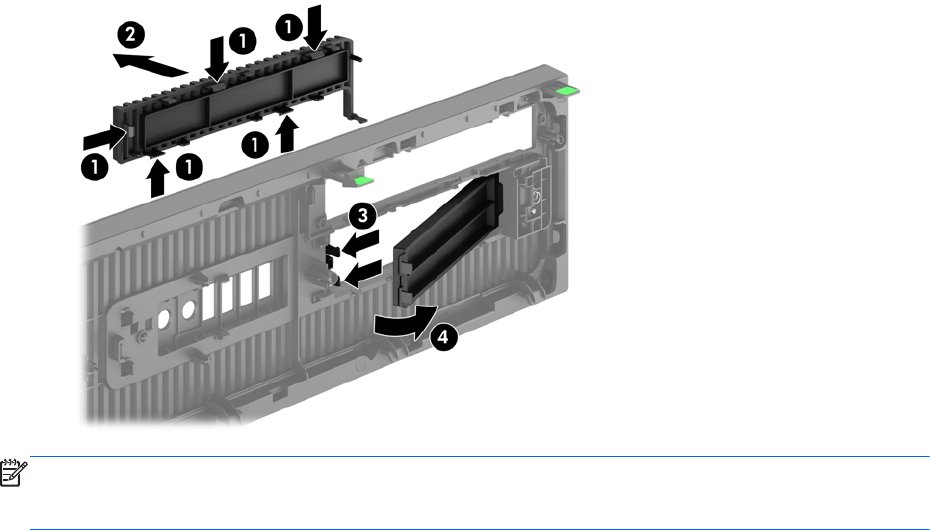

2. 3,5 inç çerçeve kapağını çıkarmak için, beş adet sabitleme tırnağını içeri doğru bastırın (1) ve
kapağı ön çerçeveden çekerek çıkarın (2).
İnce optik sürücü çerçeve kapağını çıkarmak için, çerçeve kapağını yerinde tutan iki tutma
tırnağını çerçevenin sağ dış kenarına doğru itin (3) ve çerçeve kapağını geri ve sağa kayd
ırarak
çıkarın (4).
NOT: İnce optik sürücü çerçevesi kapağını çıkarıp ince optik sürücüyü taktıktan sonra, optik
sürücünün ön tarafını kaplayan, isteğe bağlı çerçeve kapatma parçasını (HP'den satın alabilirsiniz)
takabilirsiniz.
60 Bölüm 3 Small Form Factor (SFF) donanım yükseltmeleri TRWW
