Hardware Reference Guide

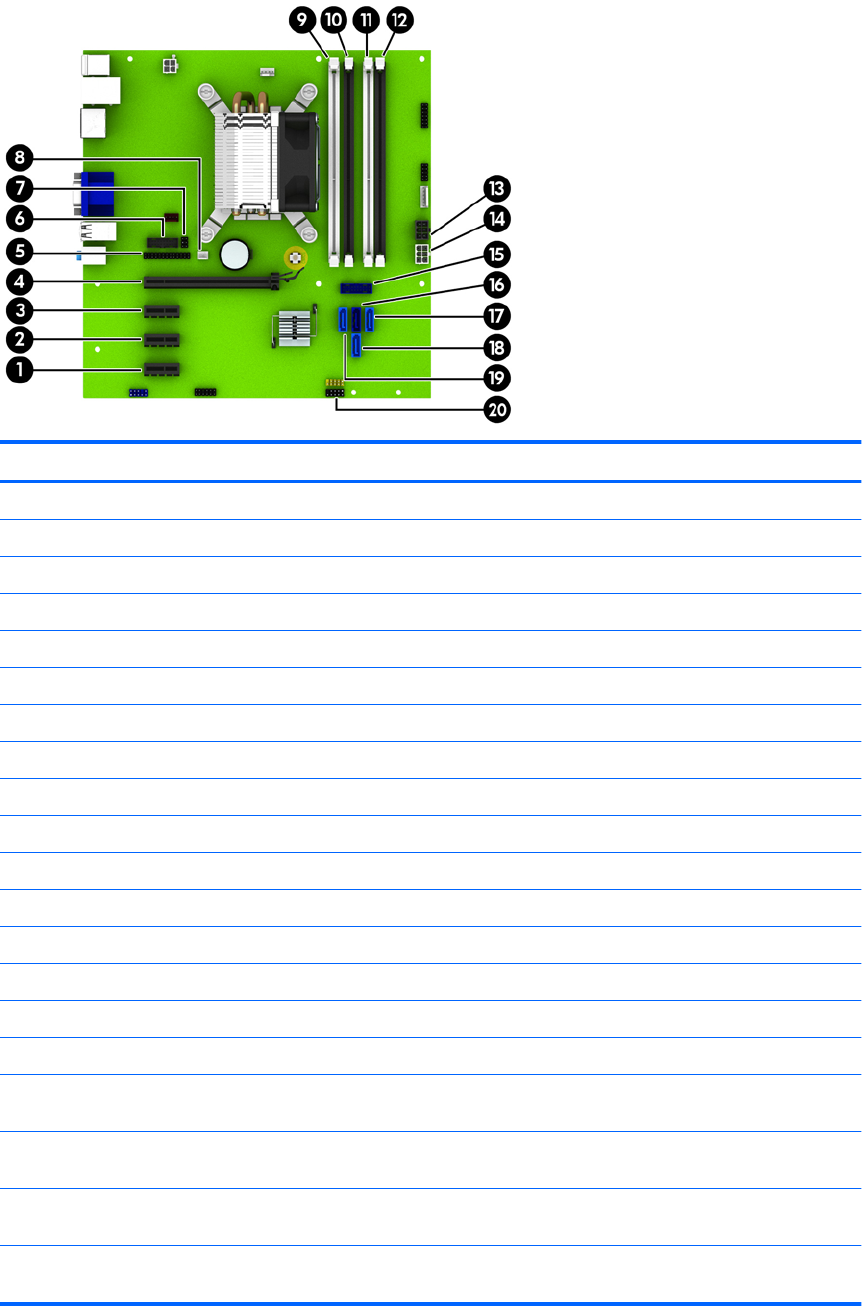

No. Sistem Kartı Konektörü Sistem Kartı Etiketi Renk Bileşen
1 PCI Express x1 X1PCIEXP3 beyaz Genişletme Kartı
2 PCI Express x1 X1PCIEXP2 siyah Genişletme Kartı
3 PCI Express x1 X1PCIEXP1 siyah Genişletme Kartı
4 PCI Express x16 X16PCIEXP siyah Genişletme Kartı
5 Paralel Bağlantı Noktası PAR siyah Paralel Bağlantı Noktası
6Seri Bağlantı Noktası COMB siyah Seri Bağlantı Noktası
7 Kapak Kilidi HLCK siyah Kapak Kilidi
8 Kapak Sensörü HSENSE beyaz Kapak Sensörü
9 DIMM4 (Kanal A) DIMM4 beyaz Bellek Modülü
10 DIMM3 (Kanal A) DIMM3 siyah Bellek Modülü
11 DIMM2 (Kanal B) DIMM2 beyaz Bellek Modülü
12 DIMM1 (Kanal B) DIMM1 siyah Bellek Modülü
13 Güç SATAPWR0 siyah SATA Sürücüler
14 Güç PWR beyaz Sistem Kartı
15 USB 3.0 FRONT USB3.0 mavi Ön USB 3.0 Bağlantı Noktaları
16 SATA 3.0 SATA0 koyu mavi Birincil Sabit Sürücü
17 SATA 3.0 SATA3 açık mavi Birincil Sabit Sürücü dışındaki
herhangi bir SATA Aygıt
18 SATA 3.0 SATA1 açık mavi Birincil Sabit Sürücü dışındaki
herhangi bir SATA Aygıt
19 SATA 3.0 SATA2 açık mavi Birincil Sabit Sürücü dışındaki
herhangi bir SATA Aygıt
20 USB 2.0 MEDIA siyah USB 2.0 Aygıtı, örneğin Ortam Kartı
Okuyucu
TRWW Sistem kartı bağlantıları 63
