9. Bir genişletme kartı takmadan önce, genişletme yuvası kapağını veya mevcut genişletme kartını
çıkarın.
NOT: Takılmış genişletme kartını çıkartmadan önce, genişletme kartına bağlı tüm kabloları
ayırın.

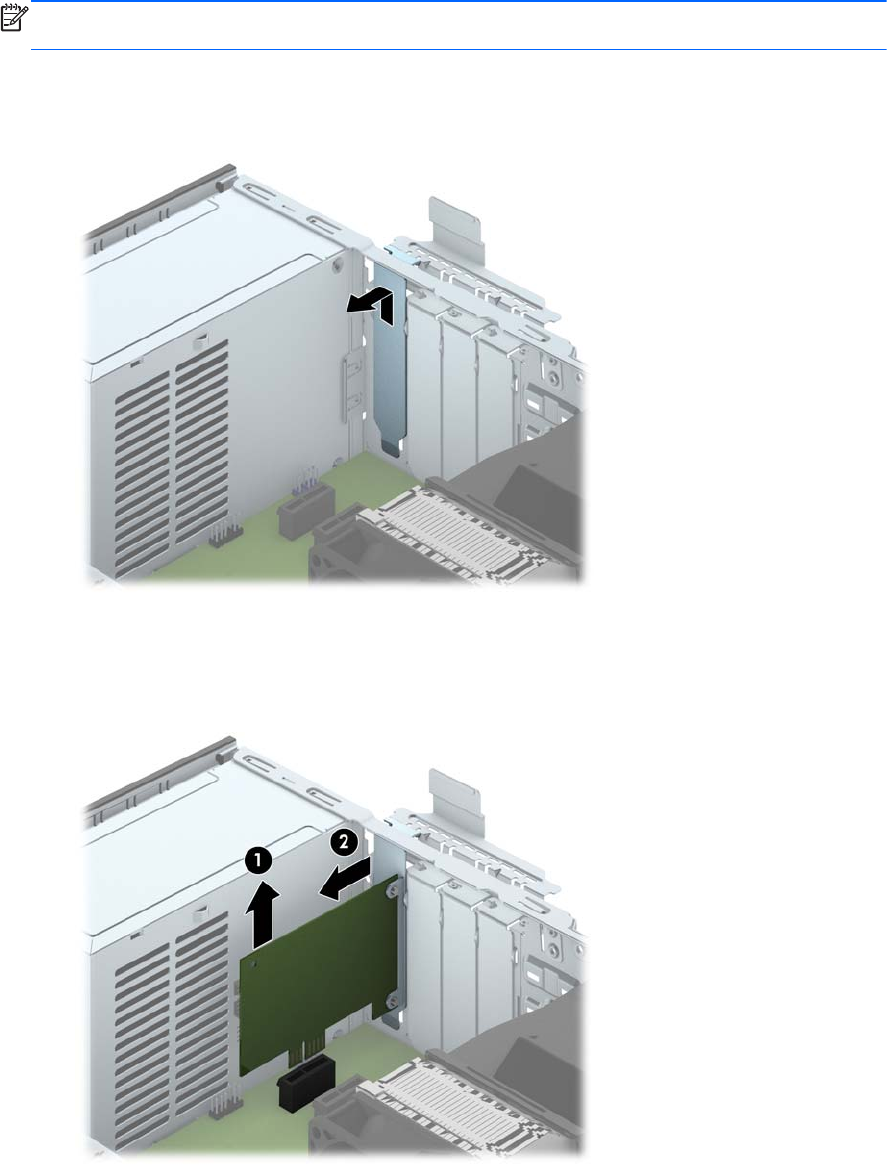

a. Boş bir yuvaya genişletme kartı takıyorsanız, kasanın arkasındaki uygun genişletme
yuvasının kapağını çıkarın. Yuva kapağını doksan derece yukarı ve sonra kasanın içine
doğru çekin.
b. Bir PCI Express x1 kartını çıkarıyorsanız, kartı her iki ucundan tutun ve konektörler
yuvadan çıkıncaya kadar dikkatlice öne ve arkaya doğru itin. Genişletme kartını kasanın
çerçevesinden çıkarmak için yuvasından yukarı doğru (1) ve kasanın içinden bilgisayarın
dışına çekin (2). Kartı diğer bileşenlere sürtmemeye dikkat edin.
