Hardware Reference Guide

Sürücüleri takma ve çıkarma
Sürücüleri takarken şu yönergeleri izleyin:
●
Birincil Serial ATA (SATA) sabit sürücü, sistem kartında SATA0 olarak etiketlenmiş lacivert renkli
birincil SATA bağlayıcısına bağlanmalıdır.
●
İkincil sabit sürücüleri ve optik sürücüleri, sistem kartındaki açık mavi renkli SATA
konektörlerden (SATA1, SATA2 ve SATA3 olarak etkilenmiştir) birine bağlayın.
●
Ortam kartı okuyucu USB 3.0 kabloyu, USB 3.0-USB 2.0 adaptörü kullanarak sistem kartında
MEDIA etiketli USB 2.0 konektörüne bağlayın.
●
Sürücülere giden güç kablosunun sistem kartı konektöründen çıkan iki ayrı dalı vardır. Birinci
dal, iki başlı bir kablodur ve birinci konektör (dört telli), 3,5 inç isteğe bağlı sürücü yuvasına, ikinci
konektör ise (iki telli) ince optik sürücü yuvasına yönlendirilir. İkinci dal, iki başlı bir kablodur ve
birinci konektör, 3,5 inç sabit sürücü yuvasına, ikinci konektör ise 2,5 inç sabit sürücü yuvasına
yönlendirilir.
●
Sürücünün sürücü kafesinde düzgün hizalanmasını ve yerine kilitlenmesini sa
ğlamak için,
kılavuz vidalarını takmanız gerekir. HP, sürücü yuvasının üst tarafına takılmış dört adet yedek
6-32 standart kılavuz vidası temin etmiştir. 6-32 standart kılavuz vidaları, 3,5 inçlik isteğe bağlı
sürücü yuvasına takılacak ortam kartı okuyucu ya da ikincil sabit sürücü için gereklidir. 2,5 inç
sabit sürücüler için M3 yalıtım sabitleme kılavuz vidaları temin edilmez. Eski sürücüyü yenisi ile
değiştiriyorsanız, eski sürücüden kılavuz vidaları çıkarın ve yeni sürücüyü takmak için bunları
kullanın.

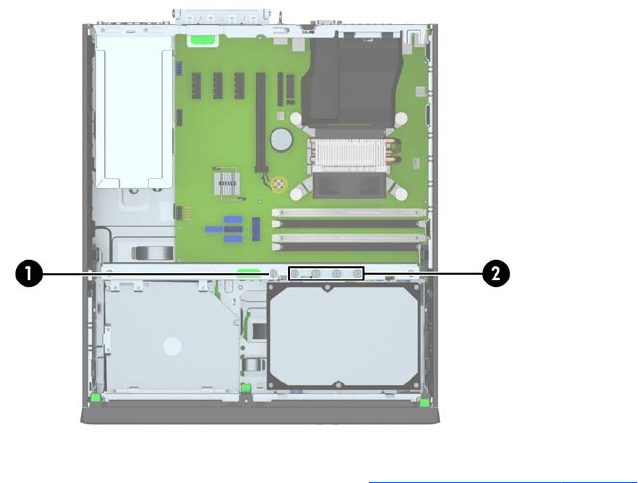

Toplam beş adet fazladan gümüş renkli 6-32 standart vida bulunur. Vidalardan biri çerçeve güvenliği
(1) için kullanılır (daha fazla bilgi için bkz.
Ön çerçeve güvenliği sayfa 96). Diğer dört vida ise 3,5
inçlik isteğe bağlı sürücü yuvasına takılacak ortam kartı okuyucu ya da ikincil sabit sürücü (2) için
kılavuz vida olarak kullanılır.
72 Bölüm 3 Small Form Factor (SFF) donanım yükseltmeleri TRWW
