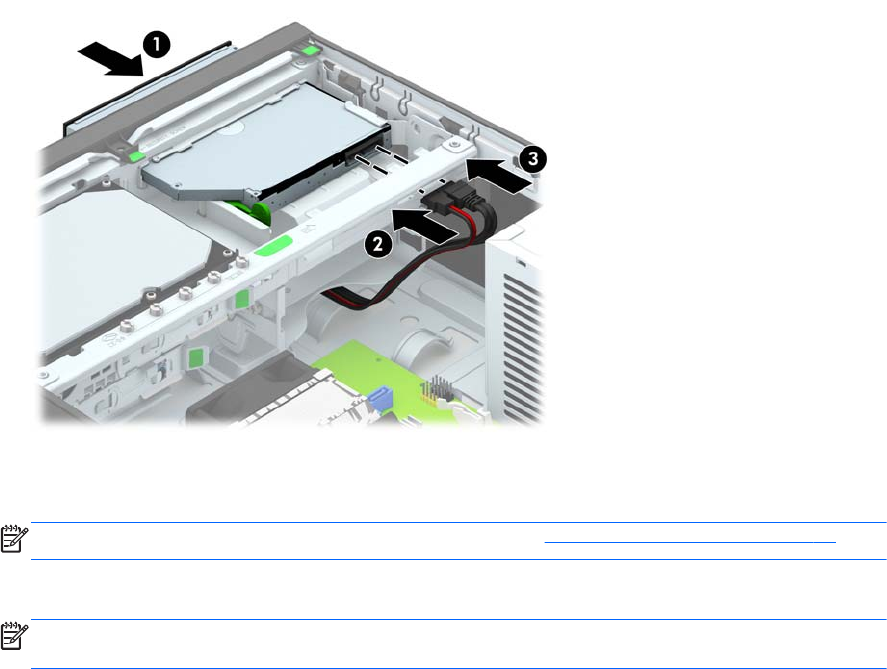

9. Optik sürücüyü ön çerçeveden geçirip yerine oturana kadar yuvasının içine doğru kaydırın (1),
ardından güç kablosunu (2) ve veri kablosunu (3) sürücünün arkasına bağlayın.
10. Veri kablosunun diğer ucunu, sistem kartındaki açık mavi renkli SATA konektörlerinden birine
bağlayın.
NOT: Sistem kartı sürücü konektörlerinin resmi için bkz. Sistem kartı bağlantıları sayfa 62.
11. Çıkarılmışsa ön çerçeveyi yerine takın.
NOT: Optik sürücünün ön kısmını kaplayan isteğe bağlı çerçeve kapatma parçasını HP'den
satın alabilirsiniz. Ön çerçeveyi takmadan önce çerçeve kapatma parçasını ön çerçeveye takın.
12. Bilgisayar erişim panelini yerine takın.
13. Bilgisayar bir dayanak üzerindeyse, dayanağı yeniden yerleştirin.
14. Güç kablosunu çıkarıp tüm harici aygıt bağlantılarını kesin ve bilgisayarı açın.
15. Erişim paneli çıkarıldığında bağlantısı kesilen tüm güvenlik aygıtlarını kilitleyin.
82 Bölüm 3 Small Form Factor (SFF) donanım yükseltmeleri TRWW
