További meghajtók beépítése
A számítógépbe különféle konfigurációkban legfeljebb öt meghajtó építhető be.
További meghajtók behelyezésekor tartsa be az alábbiakat:
●
Az elsődleges soros ATA (SATA) merevlemeznek az alaplap sötétkék, „SATA0” jelű SATA-
csatlakozójához kell csatlakoznia.
●
Az első SATA optikai meghajtót az alaplap fehér, „SATA1” jelű csatlakozójához csatlakoztassa.
●
A sötétkék „SATA0” jelű és a fehér „SATA1” jelű csatlakozókat mindig a világoskék „SATA4” jelű
és a narancsszínű „SATA5” jelű csatlakozók előtt foglalja el.
●
A második SATA optikai meghajtót a narancsszínű „SATA5” jelű csatlakozóhoz csatlakoztassa.
●
A további SATA merevlemez-meghajtókat mindig az alaplap következő üres SATA
csatlakozójához csatlakoztassa, a következő sorrendben: SATA0, SATA1, SATA5, SATA4.
●
Csatlakoztassa a hajlékonylemez-meghajtót a „FLOPPY” jelű csatlakozóhoz.
●
Csatlakoztassa a memóriakártya-olvasót a „MEDIA CARD” feliratú USB-csatlakozóhoz.
●
A rendszer nem támogatja a párhuzamos ATA (PATA) optikai meghajtókat és a PATA
merevlemez-meghajtókat.
●
A félmagas rekeszbe félmagas vagy harmadmagas meghajtókat helyezhet.
●
A meghajtó megfelelő elhelyezéséhez és rögzítéséhez használjon csavarokat. A HP számítógépek
házában pótcsavarok találhatók. A merevlemez-meghajtók 6-32-es UTS szabványú szigetelő
tartócsavarokkal rögzíthetők, amelyből négy az oldallap alatt a merevlemez-meghajtó
tartókeretére van szerelve. Az összes többi meghajtó M3-as metrikus csavarokkal rögzíthető,
amelyből nyolc az oldallap alatt a hajlékonylemez-meghajtó tartókeretén található. A HP által
biztosított metrikus tartócsavarok feketék. A HP 6-32-es szigetelő tartócsavarok ezüst és kék
színűek.

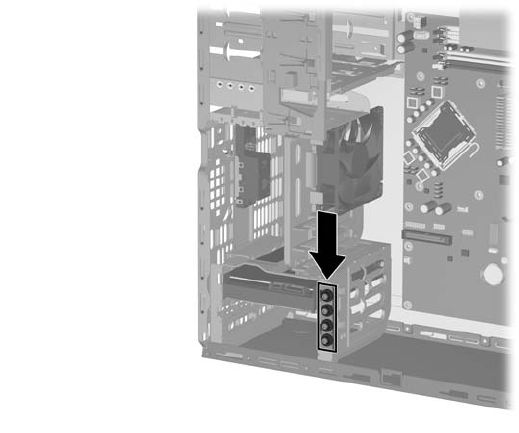

2-19 ábra Merevlemezhez való kiegészítő szigetelő tartócsavarok helye
2-20 ábra Az optikai meghajtókhoz való kiegészítő M3-as tartócsavarok helye
